Dettagli del prodotto
Luogo di origine: La Cina
Marca: ENNENG
Certificazione: CE
Numero di modello: Pmg
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: USD 1000-5000/set
Imballaggi particolari: imballaggio in condizione di navigare
Tempi di consegna: 15-120 giorni
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 20000 insiemi/anno
Nome: |
Generatore eolico a magnete permanente trifase di CA |
Tipo corrente: |
CA |
Campo di potenza: |
5-2000kw |
Grado di protezione: |
IP54 IP55 |
Sopportare marca: |
SKF |
Metodo di raffreddamento: |
Naturale raffreddato |
Materiale d'avvolgimento: |
100% di rame |
Tensione nominale: |
220VAC |
Efficienza: |
93% |
Installazione: |
Orizzontale |
Nome: |
Generatore eolico a magnete permanente trifase di CA |
Tipo corrente: |
CA |
Campo di potenza: |
5-2000kw |
Grado di protezione: |
IP54 IP55 |
Sopportare marca: |
SKF |
Metodo di raffreddamento: |
Naturale raffreddato |
Materiale d'avvolgimento: |
100% di rame |
Tensione nominale: |
220VAC |
Efficienza: |
93% |
Installazione: |
Orizzontale |

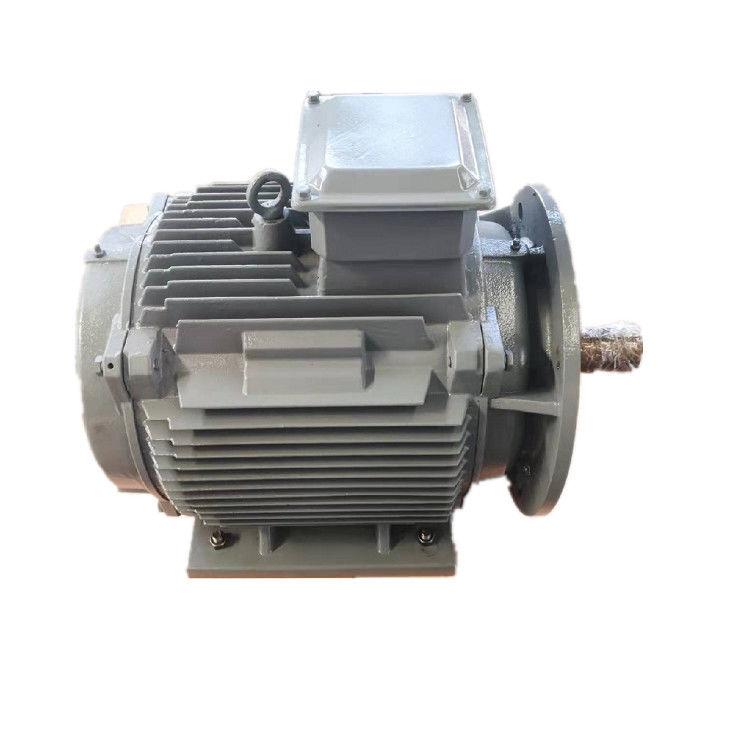

Generatore a magnete permanente di manutenzione bassa di piccola dimensione per l'idro turbina
Disegno del prodotto
Parametro tecnico
Immagini dettagliate
Il generatore a magnete permanente è un dispositivo che converte l'energia meccanica in energia elettrica. In questo dispositivo, le bobine del rotore sono state sostituite con i magneti permanenti. I generatori a magnete permanente sono utilizzati principalmente nelle applicazioni industriali come le turbine ed i motori per produrre l'energia elettrica commerciale, l'alternatore a magnete permanente è una fonte di energia alterna ed ha benefici multipli che gli rendono un grande dispositivo per varie applicazioni residenziali, commerciali ed industriali.
La struttura
Il generatore a magnete permanente pricipalmente è composto di rotore, di copertura di estremità e di statore. La struttura dello statore è molto simile a quella di un alternatore ordinario. La più grande differenza fra la struttura del rotore e l'alternatore è che c'è di alta qualità secondo la posizione del magnete permanente sul rotore, il generatore a magnete permanente solitamente è divisa in una struttura di superficie del rotore ed in una struttura incorporata del rotore.
Principio di funzionamento
Il generatore a magnete permanente utilizza il principio di induzione elettromagnetica in quello che il cavo taglia la linea del campo magnetico per indurre un potenziale elettrico e converte l'energia meccanica del motore primo in uscita di energia elettrica. Consiste di due parti, dello statore e del rotore. Lo statore è l'armatura che genera l'elettricità ed il rotore è il polo magnetico. Lo statore è composto di nucleo di ferro dell'armatura, di bobina, di base della macchina e di copertura di estremità trifasi uniformemente scaricate.
Il rotore è solitamente un tipo nascosto del palo, che è composto di bobina di eccitazione, di nucleo di ferro e di asse, anello di guardia, anello concentrare, ecc.
La bobina di eccitazione del rotore è alimentata con CC corrente per generare un campo magnetico vicino alla distribuzione sinusoidale (ha chiamato il rotore campo magnetico) ed il suo efficace cambiamento continuo di eccitazione interseca con la bobina di armatura stazionaria. Quando il rotore gira, il campo magnetico del rotore gira insieme. Ogni volta che una rivoluzione è fatta, le linee magnetiche di taglio di forza ogni avvolgimento di fase dello statore nell'ordine e un potenziale trifase di CA è indotta nella bobina trifase dello statore.
Quando il generatore di pm sta correndo con un carico simmetrico, la corrente trifase dell'armatura sintetizza per generare un campo magnetico della rotazione con velocità sincrono. I giacimenti del rotore e dello statore interagiscono per generare la coppia di torsione di frenaggio. L'input meccanico di coppia di torsione dalla turbina sormonta la coppia di torsione e gli impianti di frenaggio.
Caratteristiche
①Il generatore ha molti pali, che migliorano la frequenza e l'efficienza, comprimendo il costo dei raddrizzatori e degli invertitori.
②L'analisi agli'elementi finiti è usata quando progetta il generatore, struttura compatta. La coppia di torsione bassa della partenza, risolve il problema di piccola partenza del vento, migliorante l'utilizzazione dell'energia eolica.
③Ometta il increaser dell'ingranaggio, migliori l'affidabilità e l'efficienza del generatore ed abbassi la quantità di manutenzione.
④Isolamento della classe di H, impregnazione di pressione di vuoto.
⑤Abbia molte strutture quali l'asse verticale, l'asse orizzontale, il rotore interno, il rotore esterno ed il tipo del piatto.
⑥I forti rotori, il generatore hanno potuto raggiungere l'alta velocità.
⑦Di piccola dimensione, leggero, densità di alta energia, adatta a situazioni speciali.
⑧Esegua l'efficienza in tutto l'intera gamma di velocità, alta efficienza.
⑨Usi i cuscinetti petrolio-contenuti ad alta velocità importati, la manutenzione libera e l'alta affidabilità.
Come fanno i magneti permanenti lavoro in generatori eolici?
Il funzionamento dei generatori eolici a turbina è basato per principi elettromagnetici, seguenti solitamente il primo principio elettromagnetico inventato da Michael Faraday nel 1831. Quando un conduttore elettrico gira in un campo magnetico, genera l'elettricità. Quando le lame della turbina girano in direzione del vento, l'induzione elettromagnetica si presenta all'interno del campo magnetico dei magneti permanenti nella turbina per generare l'elettricità. Un generatore elettrico collegato all'asse del generatore eolico converte il movimento delle lame convertite in energia elettrica. Tuttavia, invece dei collettori ad anello utilizzati in elettromagneti, i magneti permanenti in generatori eolici usano i campi magnetici di forti magneti di terre rare.
La differenza fra l'elettromagnete ed il magnete permanente:
A differenza degli elettromagneti, i magneti permanenti non richiedono alcun'alimentazione esterna. La differenza principale fra l'uso degli elettromagneti ed i magneti permanenti in generatori eolici è che gli elettromagneti richiedono i collettori ad anello di alimentare gli elettromagneti, mentre i magneti permanenti non fanno. Inoltre, i cambi richiedono la manutenzione in corso, che aggiunge significativamente ai costi.
La funzione del cambio è di convertire l'a bassa velocità dell'asse della turbina in più alta velocità richiesta dal generatore asincrono per generare l'elettricità, ma il cambio causa l'attrito e riduce la prestazione. Per esempio, usando i magneti del neodimio invece degli elettromagneti, possiamo aumentare l'efficienza delle turbine, ridurre l'efficienza e ridurre i costi di mantenimento.
Oggi, gli ingegneri hanno sviluppato i generatori elettromagnetici più specializzati che funzionano con vento catturato dai generatori eolici per generare l'elettricità per consumo locale nelle case, in scuole, in ospedali, nelle imprese commerciali ed in più. A partire da ora, secondo la forza del vento, un singolo generatore eolico può generare fino a 113GW dell'elettricità, che può alimentare circa 250 - 300 case.
Abbinando il potere e la velocità del generatore a quella del generatore eolico, la centrale elettrica diventa più efficiente. Non ci sono cambi necessari e l'efficienza dell'alternatore supera 90%.
2. I generatori variabili della velocità forniscono una soluzione per l'idro industria.
L'efficienza aumentata dalla tecnologia variabile della velocità ha potuto rendere molti altri piccoli idro siti economicamente fattibili svilupparsi.
