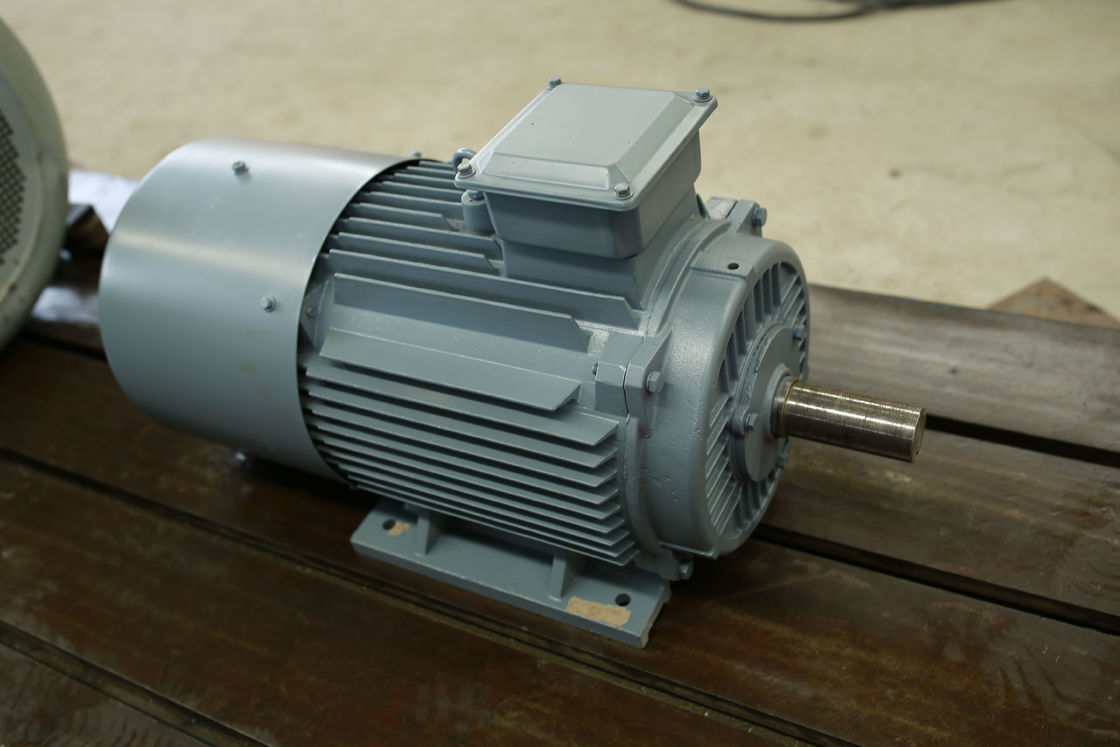

Generatore a magnete permanente 5Kw di cambiamento continuo radiale di CA per energia eolica

Generatore a magnete permanente radiale di energia eolica di Su griglia di cambiamento continuo di CA

Disegno del prodotto

Parametro tecnico

Immagini dettagliate

Che cosa è il generatore a magnete permanente?

Un generatore a magnete permanente (pmg) è un generatore elettrico che utilizza i magneti permanenti per creare un campo magnetico. Il campo magnetico è usato per indurre una tensione in una bobina di cavo che è collegato al generatore. Questa tensione poi è usata per alimentare i dispositivi elettrici o per memorizzare l'energia in batterie.

La struttura

La progettazione di un pmg è relativamente semplice. Consiste di un rotore, di uno statore e dei magneti permanenti. Il rotore è un albero rotante che contiene i magneti permanenti. Lo statore è una componente stazionaria che circonda il rotore e contiene le bobine di cavo. Quando il rotore fila, il campo magnetico creato dai tagli dei magneti permanenti attraverso le bobine di cavo nello statore, inducenti una tensione.

Principio di funzionamento

Il generatore a magnete permanente utilizza il principio di induzione elettromagnetica in quello che il cavo taglia la linea del campo magnetico per indurre un potenziale elettrico e converte l'energia meccanica del motore primo in uscita di energia elettrica. Consiste di due parti, dello statore e del rotore. Lo statore è l'armatura che genera l'elettricità ed il rotore è il polo magnetico. Lo statore è composto di nucleo di ferro dell'armatura, di bobina, di base della macchina e di copertura di estremità trifasi uniformemente scaricate.

Il rotore è solitamente un tipo nascosto del palo, che è composto di bobina di eccitazione, di nucleo di ferro e di asse, anello di guardia, anello concentrare, ecc.

La bobina di eccitazione del rotore è alimentata con CC corrente per generare un campo magnetico vicino alla distribuzione sinusoidale (ha chiamato il rotore campo magnetico) ed il suo efficace cambiamento continuo di eccitazione interseca con la bobina di armatura stazionaria. Quando il rotore gira, il campo magnetico del rotore gira insieme. Ogni volta che una rivoluzione è fatta, le linee magnetiche di taglio di forza ogni avvolgimento di fase dello statore nell'ordine e un potenziale trifase di CA è indotta nella bobina trifase dello statore.

Quando il generatore di pm sta correndo con un carico simmetrico, la corrente trifase dell'armatura sintetizza per generare un campo magnetico della rotazione con velocità sincrono. I giacimenti del rotore e dello statore interagiscono per generare la coppia di torsione di frenaggio. L'input meccanico di coppia di torsione dalla turbina sormonta la coppia di torsione e gli impianti di frenaggio.

Caratteristiche

①Il generatore ha molti pali, che migliorano la frequenza e l'efficienza, comprimendo il costo dei raddrizzatori e degli invertitori.

②L'analisi agli'elementi finiti è usata quando progetta il generatore, struttura compatta. La coppia di torsione bassa della partenza, risolve il problema di piccola partenza del vento, migliorante l'utilizzazione dell'energia eolica.

③Ometta il increaser dell'ingranaggio, migliori l'affidabilità e l'efficienza del generatore ed abbassi la quantità di manutenzione.

④Isolamento della classe di H, impregnazione di pressione di vuoto.

⑤Abbia molte strutture quali l'asse verticale, l'asse orizzontale, il rotore interno, il rotore esterno ed il tipo del piatto.

⑥I forti rotori, il generatore hanno potuto raggiungere l'alta velocità.

⑦Di piccola dimensione, leggero, densità di alta energia, adatta a situazioni speciali.

⑧Esegua l'efficienza in tutto l'intera gamma di velocità, alta efficienza.

⑨Usi i cuscinetti petrolio-contenuti ad alta velocità importati, la manutenzione libera e l'alta affidabilità.
