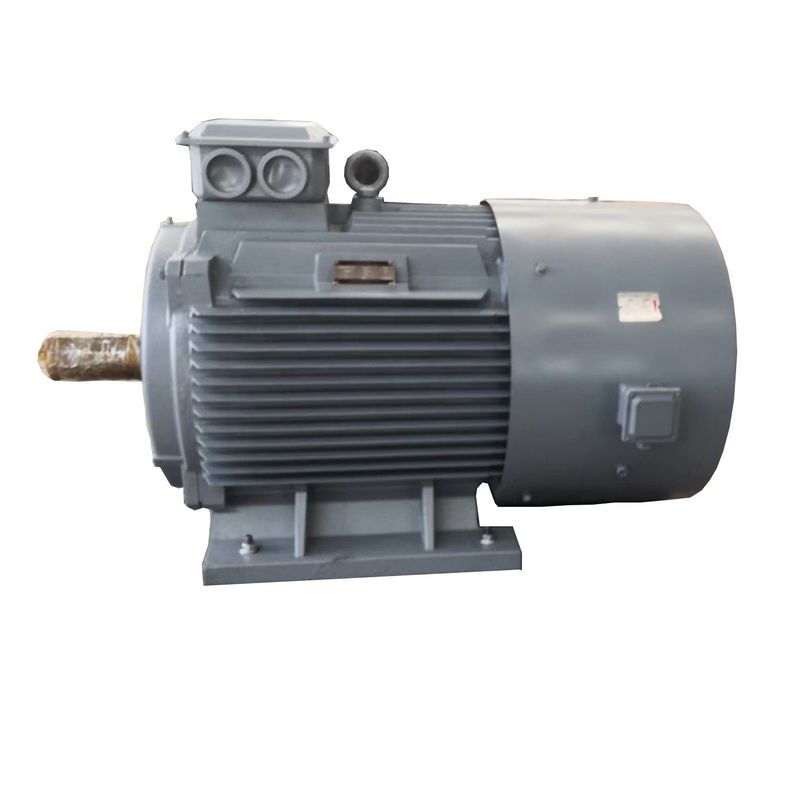

verticale 200kw/alta efficienza orizzontale del generatore eolico a turbina pmg

Alternatore a magnete permanente del generatore eolico verticale ed orizzontale

Disegno del prodotto

Parametro tecnico

Immagini dettagliate

Che cosa è il generatore a magnete permanente?

Un generatore sincrono a magnete permanente è un generatore in cui il campo di eccitazione è fornito da un magnete permanente invece di una bobina. Il termine sincrono si riferisce qui al fatto che il rotore ed il campo magnetico girano con velocità stesso perché il campo magnetico è generato attraverso un meccanismo a magnete permanente asse-montato e la corrente è indotta nell'armatura fissa.

La struttura

Il generatore a magnete permanente pricipalmente è composto di rotore, di copertura di estremità e di statore. La struttura dello statore è molto simile a quella di un alternatore ordinario. La più grande differenza fra la struttura del rotore e l'alternatore è che c'è di alta qualità secondo la posizione del magnete permanente sul rotore, il generatore a magnete permanente solitamente è divisa in una struttura di superficie del rotore ed in una struttura incorporata del rotore.

Principio di funzionamento

Il generatore a magnete permanente utilizza il principio di induzione elettromagnetica in quello che il cavo taglia la linea del campo magnetico per indurre un potenziale elettrico e converte l'energia meccanica del motore primo in uscita di energia elettrica. Consiste di due parti, dello statore e del rotore. Lo statore è l'armatura che genera l'elettricità ed il rotore è il polo magnetico. Lo statore è composto di nucleo di ferro dell'armatura, di bobina, di base della macchina e di copertura di estremità trifasi uniformemente scaricate.

Il rotore è solitamente un tipo nascosto del palo, che è composto di bobina di eccitazione, di nucleo di ferro e di asse, anello di guardia, anello concentrare, ecc.

La bobina di eccitazione del rotore è alimentata con CC corrente per generare un campo magnetico vicino alla distribuzione sinusoidale (ha chiamato il rotore campo magnetico) ed il suo efficace cambiamento continuo di eccitazione interseca con la bobina di armatura stazionaria. Quando il rotore gira, il campo magnetico del rotore gira insieme. Ogni volta che una rivoluzione è fatta, le linee magnetiche di taglio di forza ogni avvolgimento di fase dello statore nell'ordine e un potenziale trifase di CA è indotta nella bobina trifase dello statore.

Quando il generatore di pm sta correndo con un carico simmetrico, la corrente trifase dell'armatura sintetizza per generare un campo magnetico della rotazione con velocità sincrono. I giacimenti del rotore e dello statore interagiscono per generare la coppia di torsione di frenaggio. L'input meccanico di coppia di torsione dalla turbina sormonta la coppia di torsione e gli impianti di frenaggio.

La classificazione del generatore a magnete permanente:

I generatori a magnete permanente (PMGs) possono essere classificati in base ai vari fattori, quali il tipo di magnete, l'applicazione, il numero delle fasi e la potenza nominale. Qui sono alcune classificazioni comuni dei generatori a magnete permanente:

Sulla base del tipo del magnete: a. magnete pmg della ferrite: Questi generatori utilizzano i magneti della ferrite, che sono meno costosi ed avere forza magnetica più bassa che i magneti di terre rare. b. magnete di terre rare pmg: Questi generatori utilizzano i magneti del samario-cobalto o del neodimio, che sono più costosi ma hanno un'più alta forza magnetica che i magneti della ferrite.

Sulla base dell'applicazione: a. generatore eolico pmg: Questi generatori sono progettati per uso in generatori eolici e tipicamente sono utilizzati nelle applicazioni di fuori griglia o su scala ridotta. b. pmg idroelettrico: Questi generatori sono progettati per uso nelle centrali elettriche di energia idroelettrica e tipicamente sono utilizzati nelle applicazioni su grande scala.

Sulla base del numero delle fasi: a. pmg monofase: Questi generatori hanno una fase a una uscita e sono utilizzati nelle applicazioni a bassa potenza. b. pmg trifase: Questi generatori hanno tre fasi di uscita e sono utilizzati nelle applicazioni ad alta potenza.

Sulla base della potenza nominale: a. pmg a bassa potenza: Questi generatori hanno una potenza nominale fino ad alcuni chilowatt e sono utilizzati nelle applicazioni su scala ridotta. b. pmg ad alta potenza: Questi generatori hanno una potenza nominale di parecchi megawatt e sono utilizzati nelle applicazioni su grande scala, quali i generatori eolici e le centrali elettriche di energia idroelettrica.

Questi sono alcuno classificazioni comuni dei generatori a magnete permanente, ma ci possono essere altri modi classificarli basati sui parametri specifici.

Benefici:

1. Alta efficienza: PMGs è altamente efficiente e può convertire fino a 90% di energia meccanica in energia elettrica. Ciò significa che richiedono meno assorbimento di energia o del combustibile di produrre la stessa quantità di elettricità come altri tipi di generatori.

2. Manutenzione bassa: PMGs ha meno parti mobili che i generatori tradizionali, in modo da significa che richiedono meno manutenzione e sono meno probabili ripartire. Ciò rende loro un'opzione più affidabile e più redditizia a lungo termine.

3. Rispettoso dell'ambiente: PMGs è una fonte di energia pulita e rinnovabile che non produce emissioni o agenti inquinanti. Sono un'opzione eccellente per le applicazioni di fuori griglia o per la potenza delle posizioni a distanza dove le alimentazioni tradizionali non sono disponibili.

4. Versatilità: PMGs può essere usato per una vasta gamma di applicazioni, da uso residenziale su scala ridotta alle applicazioni industriali e commerciali su grande scala. Possono essere usate per alimentare le case, i commerci, le aziende agricole e perfino le intere comunità.

5. Redditizio: PMGs è generalmente più redditizio dei generatori tradizionali, specialmente nel lungo termine. Sebbene possano avere più alto in anticipo costato, i loro costi più bassi del carburante e di manutenzione rendere loro un'opzione più accessibile a lungo termine.

In generale, PMGs è una tecnologia importante per il futuro di energia rinnovabile. Poichè il mondo continua a spostarsi verso il pulitore, le fonti di energia più sostenibili, PMGs svolgeranno un ruolo sempre più importante nel soddisfare i nostri bisogni energetici.

2. I generatori variabili della velocità forniscono una soluzione per l'idro industria.

L'efficienza aumentata dalla tecnologia variabile della velocità ha potuto rendere molti altri piccoli idro siti economicamente fattibili svilupparsi.

I generatori a magnete permanente (PMGs) o gli alternatori (PMAs) non richiedono un rifornimento di CC per il circuito di eccitazione, né essi hanno i collettori ad anello e spazzole di contatto. Uno svantaggio chiave in PMAs o in PMGs è che il cambiamento continuo di intercapedine, non è controllabile, in modo dalla tensione della macchina non può essere regolata facilmente. Un campo magnetico persistente impone i problemi di sicurezza durante l'assemblea, il servizio di campo, o la riparazione. I magneti permanenti ad alto rendimento, stessi, hanno edizioni strutturali e termiche. Serri MMF corrente vectorially si combina con il cambiamento continuo persistente dei magneti permanenti, che conduce ad più alta densità di cambiamento continuo dell'intraferro e finalmente, saturazione del centro. Negli alternatori a magnete permanente, la tensione in uscita è direttamente proporzionale alla velocità.



Manutenzione dei generatori eolici a turbina:

I generatori eolici devono essere disposti nel campo e le condizioni di gestione sono molto dure. Per migliorare l'affidabilità dei generatori eolici e da prolungare il tempo di impiego dei generatori eolici, la manutenzione programmata è molto importante. Nel scambiare l'esperienza di generazione di energia eolica, gli esperti con esperienza stranieri hanno detto una volta che il fuoco dei generatori eolici è manutenzione, non la riparazione. La durata dei generatori eolici dipende dalla qualità di manutenzione. La manutenzione dei generatori eolici non è complicata.



Il personale di manutenzione e di funzionamento deve avere conoscenza di base della tecnologia di energia eolica e potere lavorare alle altezze in freddo e caldo. Allo stesso tempo, il personale di manutenzione dell'attrezzatura deve avere la capacità di analizzare in persona e giudicare le omissioni significative e la capacità di trattare sul posto e potere effettuare rapidamente le piccole riparazioni sul posto. Di conseguenza, il personale di manutenzione dell'attrezzatura dovrebbe avere una conoscenza di con la struttura dei generatori eolici e partecipare corsi di formazione di manutenzione ed in funzione durante il processo di installazione. Le seguenti misure di manutenzione sono disponibili per riferimento:



(1) secondo i disegni, i materiali e le istruzioni fornite dal produttore, prepari «un funzionamento a potenza dettagliato del vento ed i regolamenti di manutenzione» per il personale responsabile per imparare con attenzione e implementare.



(2) seriamente studiare i principi di base della generazione di energia eolica, capisca la prestazione dei generatori eolici e intenda di iniziare e di fermata dei metodi.



(3) regolarmente effettuare istruzione ideologica per coltivare il senso di responsabilità e la professionalità del personale.



(4) gli incidenti dei gruppi elettrogeni dovrebbero essere registrati con attenzione, le ragioni dovrebbero essere analizzate e l'esperienza dovrebbe essere accumulata continuamente.



I punti di cui sopra hanno bisogno della vostra attenzione attenta. Se ancora conoscete più circa i generatori eolici, prego l'attenzione di paga al sito Web della società, lo aggiorneremo regolarmente!
