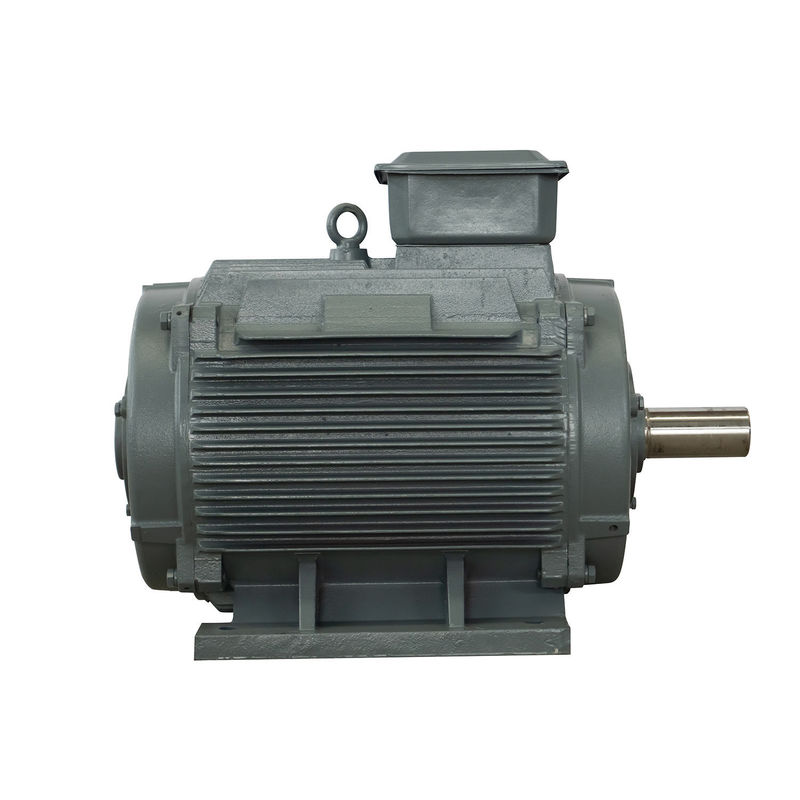

Generatore di PM dell'azionamento diretto di IP54 IP55, generatore dell'alternatore di pmg

Produttore a magnete permanente della Cina dell'alternatore del magnete di NdFeB dell'azionamento diretto

Disegno del prodotto

Parametro tecnico

Immagini dettagliate

Che cosa è il generatore a magnete permanente?

Il generatore a magnete permanente è un dispositivo che converte l'energia meccanica in energia elettrica. In questo dispositivo, le bobine del rotore sono state sostituite con i magneti permanenti. I generatori a magnete permanente sono utilizzati principalmente nelle applicazioni industriali come le turbine ed i motori per produrre l'energia elettrica commerciale, l'alternatore a magnete permanente è una fonte di energia alterna ed ha benefici multipli che gli rendono un grande dispositivo per varie applicazioni residenziali, commerciali ed industriali.

La struttura

Il generatore a magnete permanente pricipalmente è composto di rotore, di copertura di estremità e di statore. La struttura dello statore è molto simile a quella di un alternatore ordinario. La più grande differenza fra la struttura del rotore e l'alternatore è che c'è di alta qualità secondo la posizione del magnete permanente sul rotore, il generatore a magnete permanente solitamente è divisa in una struttura di superficie del rotore ed in una struttura incorporata del rotore.

Principio di funzionamento

Il generatore a magnete permanente utilizza il principio di induzione elettromagnetica in quello che il cavo taglia la linea del campo magnetico per indurre un potenziale elettrico e converte l'energia meccanica del motore primo in uscita di energia elettrica. Consiste di due parti, dello statore e del rotore. Lo statore è l'armatura che genera l'elettricità ed il rotore è il polo magnetico. Lo statore è composto di nucleo di ferro dell'armatura, di bobina, di base della macchina e di copertura di estremità trifasi uniformemente scaricate.

Il rotore è solitamente un tipo nascosto del palo, che è composto di bobina di eccitazione, di nucleo di ferro e di asse, anello di guardia, anello concentrare, ecc.

La bobina di eccitazione del rotore è alimentata con CC corrente per generare un campo magnetico vicino alla distribuzione sinusoidale (ha chiamato il rotore campo magnetico) ed il suo efficace cambiamento continuo di eccitazione interseca con la bobina di armatura stazionaria. Quando il rotore gira, il campo magnetico del rotore gira insieme. Ogni volta che una rivoluzione è fatta, le linee magnetiche di taglio di forza ogni avvolgimento di fase dello statore nell'ordine e un potenziale trifase di CA è indotta nella bobina trifase dello statore.

Quando il generatore di pm sta correndo con un carico simmetrico, la corrente trifase dell'armatura sintetizza per generare un campo magnetico della rotazione con velocità sincrono. I giacimenti del rotore e dello statore interagiscono per generare la coppia di torsione di frenaggio. L'input meccanico di coppia di torsione dalla turbina sormonta la coppia di torsione e gli impianti di frenaggio.

Caratteristiche

①Il generatore ha molti pali, che migliorano la frequenza e l'efficienza, comprimendo il costo dei raddrizzatori e degli invertitori.

②L'analisi agli'elementi finiti è usata quando progetta il generatore, struttura compatta. La coppia di torsione bassa della partenza, risolve il problema di piccola partenza del vento, migliorante l'utilizzazione dell'energia eolica.

③Ometta il increaser dell'ingranaggio, migliori l'affidabilità e l'efficienza del generatore ed abbassi la quantità di manutenzione.

④Isolamento della classe di H, impregnazione di pressione di vuoto.

⑤Abbia molte strutture quali l'asse verticale, l'asse orizzontale, il rotore interno, il rotore esterno ed il tipo del piatto.

⑥I forti rotori, il generatore hanno potuto raggiungere l'alta velocità.

⑦Di piccola dimensione, leggero, densità di alta energia, adatta a situazioni speciali.

⑧Esegua l'efficienza in tutto l'intera gamma di velocità, alta efficienza.

⑨Usi i cuscinetti petrolio-contenuti ad alta velocità importati, la manutenzione libera e l'alta affidabilità.

2. I generatori variabili della velocità forniscono una soluzione per l'idro industria.

L'efficienza aumentata dalla tecnologia variabile della velocità ha potuto rendere molti altri piccoli idro siti economicamente fattibili svilupparsi.

I seguenti punti dovrebbero essere pagati l'attenzione a quando progettano i generatori eolici:

(1) la condizioni di funzionamento del generatore è dura ed il generatore è richiesto di avere l'alte sicurezza ed affidabilità e di potere impedire la pioggia, la neve e la polvere.

(2) quando il generatore direttamente è guidato dalla ruota di vento (il cambio velocità-aumentante comunemente usato è omesso), la velocità stimata del generatore è richiesta di essere bassa.

(3) la velocità iniziale di configurazione della pressione del generatore è richiesta di essere bassa massimizzare il fattore di utilizzazione di energia eolica.

(4) la coppia di torsione cominciante della resistenza del generatore è piccola quanto possibile, di modo che il generatore può avviarsi bene ad una velocità del vento più bassa ed all'utilizzazione di energia eolica inoltre è migliorato.



Benefici dei generatori a magnete permanente sopra i generatori asincroni



Fonte di energia libera
I generatori a magnete permanente producono l'elettricità facendo uso del loro proprio magnetismo. Così, non dovete pagare le alte fatture elettriche e un grande bilancio è conservato. Inoltre, questi dispositivi non hanno bisogno di alcune altre risorse, che siano abbastanza rispettose dell'ambiente.



Output di forza motrice affidabile
I generatori a magnete permanente non hanno bisogno di alcune condizioni di funzionamento speciali. Quindi, possono offrire la prestazione affidabile rispetto ai motori del generatore eolico. Ulteriormente, i generatori a magnete permanente non soffrono da perdita di energia, mentre i generatori asincroni perdono tipicamente 20-30% di energia. Ulteriormente, non ci sono aumenti di temperatura nelle macchine magnetiche, in modo dalla durata dei cuscinetti può essere prolungato.



Tassa bassa di manutenzione
dovuto le caratteristiche dette precedentemente, non dovete spendere i lotti di soldi e di tempo sulla manutenzione dei generatori a magnete permanente. E non hanno i collettori ad anello e spazzole, che siano supposti essere controllati ad intervalli regolari.



Compatibilità
I generatori a magnete permanente possono essere impiegati con le turbine ed i generatori diesel.



Il motore il Co., srl di Qingdao ENNENG è un fornitore globale che mette a fuoco sui generatori a magnete permanente e sulle soluzioni economizzarici d'energia. Forniamo 5KW su misura ai generatori a magnete permanente 2MW adatti per i generatori eolici, le idro turbine ed altri sistemi energetici di energia rinnovabile. Con la forte flessibilità e le capacità competitive, possiamo aiutare i clienti a personalizzare la nuova soluzione globale del sistema energetico. Il gruppo di ENNENG ha consegnato molti generatori all'industria Europa, in America, in Africa ed altri paesi e sta lavorando a molti progetti differenti, a tutte le velocità (da velocità standard ad azionamento diretto). Stiamo vivendo la nostra promessa al pianeta offrendo soltanto i prodotti con i benefici ambientali e funzionando con un'orma del zero-carbonio.
