Dettagli del prodotto
Luogo di origine: Cina
Marca: ENNENG
Certificazione: CE
Numero di modello: Pmg
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: USD 1000-5000/set
Imballaggi particolari: Imballaggio in condizione di navigare
Tempi di consegna: 15-120 giorni
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 20000 insiemi/anno
Nome: |
Generatore sincrono a magnete permanente ad alta efficienza e ecologico |
Tipo corrente: |
CA |
Campo di potenza: |
5-2000kw |
Grado di protezione: |
IP54 IP55 |
Materiale d'avvolgimento: |
100% di rame |
Applicazione: |
Generatore eolico, idro turbina |
Installazione: |
IMB3 IMB5 IMB35 |
Voltaggio: |
400V |
Frequenza: |
50 Hz |
Nome: |
Generatore sincrono a magnete permanente ad alta efficienza e ecologico |
Tipo corrente: |
CA |
Campo di potenza: |
5-2000kw |
Grado di protezione: |
IP54 IP55 |
Materiale d'avvolgimento: |
100% di rame |
Applicazione: |
Generatore eolico, idro turbina |
Installazione: |
IMB3 IMB5 IMB35 |
Voltaggio: |
400V |
Frequenza: |
50 Hz |

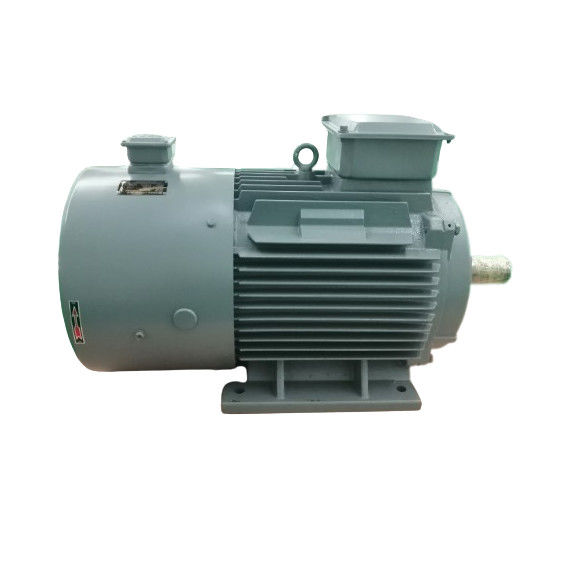

Generatore sincrono a magnete permanente ad alta efficienza e ecologico
Disegno del prodotto
Parametro tecnico
| - No, no, no, no. | Parametro | Unità | Dati |
| 1 | Potenza di uscita nominale | KW | 20 |
| 2 | Velocità nominale | RPM | 250 |
| 3 | Voltaggio di uscita nominale | VAC | 400 |
| 4 | Corrente nominale | A | 29 |
| 5 | Frequenza | Hz | 50 |
| 6 | Poloni | 24 | |
| 7 | Efficienza alla velocità nominale | > 93,6% | |
| 8 | Tipo di avvolgimento | Y | |
| 9 | Isolamento | Classe H | |
| 10 | Torsione nominale | Nm | 825 |
| 11 | Torsione di avvio | Nm | < 15 |
| 12 | Aumento della temperatura | °C | 90 |
| 13 | Portamento | SKF | |
| 14 | Peso | Kg | 340 |
Immagini dettagliate
Un generatore di magneti permanenti (PMG) è un generatore elettrico che utilizza magneti permanenti per creare un campo magnetico.Il campo magnetico viene utilizzato per indurre una tensione in una bobina di filo collegata al generatoreQuesta tensione viene poi utilizzata per alimentare dispositivi elettrici o per immagazzinare energia in batterie.
La struttura
Il design di un PMG è relativamente semplice: consiste in un rotore, uno statore e magneti permanenti.Lo statore è un componente fisso che circonda il rotore e contiene le bobine di filoQuando il rotore ruota, il campo magnetico creato dai magneti permanenti attraversa le bobine di filo nello statore, inducendo una tensione.
Principio di funzionamento
The permanent magnet generator uses the principle of electromagnetic induction in that the wire cuts the magnetic field line to induce an electric potential and converts the mechanical energy of the prime mover into electrical energy outputIl statore è l'armatura che genera l'elettricità e il rotore è il polo magnetico.con un carico uniforme di avvolgimento trifase, base della macchina, e copertura finale.
Il rotore è di solito di tipo polo nascosto, che è composto da avvolgimento di eccitazione, nucleo e albero di ferro, anello di protezione, anello centrale e così via.
L'avvolgimento di eccitazione del rotore è alimentato con corrente continua per generare un campo magnetico vicino alla distribuzione sinusoidale (chiamato campo magnetico del rotore),e il suo flusso di eccitazione efficace si interseca con l'avvolgimento dell'armatura stazionariaQuando il rotore ruota, il campo magnetico del rotore ruota con esso.e un potenziale AC trifase viene indotto nell'avvolgimento dello statore trifase.
Quando il generatore di PM è in funzione con un carico simmetrico, la corrente della armatura trifase si sintetizza per generare un campo magnetico rotante a velocità sincrona.Lo statore e il rotore campi interagiscono per generare coppia di frenataLa coppia meccanica prodotta dalla turbina supera la coppia di frenatura e funziona.
- Magneti permanenti generatori tendono ad essere più efficienti rispetto a rotori di ferita generatori dal momento che non sprecano energia energetici elettromagneti sul rotore.Questo significa che possono convertire una percentuale maggiore di energia meccanica in energia elettrica.
- Dimensioni compatte - I magneti permanenti consentono al generatore di produrre un forte campo magnetico senza elettromagneti pesanti.
- Disegno semplice - Senza elettromagneti da alimentare, la progettazione di un generatore a magnete permanente è più semplice di un generatore a rotore a ferita.
- Densità di potenza superiore - Il forte campo magnetico consente ai generatori a magnete permanente di produrre più potenza da un pacchetto di dimensioni più piccole rispetto ai progetti di rotori a ferita.
- Minore manutenzione - Poiché non si basano su anelli di scivolo e spazzole per alimentare il rotore, i generatori a magneti permanenti non hanno commutatori o attrezzature per spazzole che richiedono manutenzione periodica.
- uscita liscia - Il campo magnetico costante si traduce in una uscita elettrica più liscia e a ondulazione più bassa rispetto ai modelli di rotore a ferita variabile.
- utilizzati nelle energie rinnovabili - i generatori a magneti permanenti sono comunemente utilizzati nelle turbine eoliche e nelle centrali idroelettriche a causa della loro elevata efficienza,basso fabbisogno di manutenzione e idoneità al funzionamento a distanza.
- Design robusto - La mancanza di spazzole e commutatori rende i generatori a magneti permanenti più resistenti ai fattori ambientali come sporco, polvere o vibrazioni.
- Materiali - Magneti delle terre rare come il neodimio e il boro di ferro sono comunemente utilizzati a causa delle loro proprietà magnetiche molto forti.
- eccitazione - a differenza dei generatori di campo di ferita, i PMG non richiedono alcuna fonte di energia esterna per alimentare le bobine del rotore.
- Costruzione - I magneti possono essere incorporati in fessure all'interno del rotore o attaccati alla sua superficie.
- intervalli di velocità - più efficaci a velocità medie o elevate a seconda del numero di poli; possono anche essere progettati per giri inferiori utilizzando più poli/magneti.
- regolazione del carico - l'uscita varia leggermente con il carico in quanto l'intensità del campo è costante.
- Dimensioni - La potenza di uscita dipende dal volume del magnete, dalla dimensione dell'aria, dai diametri del rotore/statore e dal numero di poli/della forma.
- Costi - I magneti delle terre rare aumentano il costo dei materiali, ma i pacchetti PMG possono essere 30-50% più economici rispetto alle unità di rotore a ferita equivalenti a causa della semplicità.
Classificazione del generatore di magneti permanenti:
I generatori di magneti permanenti (PMG) possono essere classificati in base a vari fattori, come il tipo di magnete, l'applicazione, il numero di fasi e la potenza nominale.Qui ci sono alcune classificazioni comuni di magneti permanenti generatori:
Sulla base del tipo di magnete: a. Magnete di ferrite PMG: questi generatori utilizzano magneti di ferrite, che sono meno costosi e hanno una resistenza magnetica inferiore rispetto ai magneti delle terre rare. b. Magnete di terre rare PMG:Questi generatori usano magneti al neodimio o al samario-cobalto, che sono più costosi ma hanno una maggiore resistenza magnetica rispetto ai magneti di ferrite.
Sulla base dell'applicazione: a. PMG per turbine eoliche: questi generatori sono progettati per l'uso in turbine eoliche e sono tipicamente utilizzati in applicazioni su piccola scala o fuori rete. b. PMG idroelettrico:Questi generatori sono progettati per l'uso nelle centrali idroelettriche e sono tipicamente utilizzati in applicazioni su larga scala..
Sulla base del numero di fasi: a. PMG monofase: questi generatori hanno una singola fase di uscita e sono utilizzati in applicazioni a bassa potenza. b. PMG trifase:Questi generatori hanno tre fasi di uscita e sono utilizzati in applicazioni ad alta potenza.
Sulla base della potenza nominale: a. PMG a bassa potenza: questi generatori hanno una potenza nominale fino a pochi kilowatt e sono utilizzati in applicazioni su piccola scala. b. PMG ad alta potenza:Questi generatori hanno una potenza nominale di diversi megawatt e sono utilizzati in applicazioni su larga scala, quali turbine eoliche e centrali idroelettriche.
Queste sono alcune classificazioni comuni dei generatori di magneti permanenti, ma potrebbero esserci altri modi per classificarli in base a parametri specifici.
