Dettagli del prodotto
Luogo di origine: Cina
Marca: ENNENG
Certificazione: CE
Numero di modello: Pmg
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: USD 1000-5000/set
Imballaggi particolari: Imballaggio idoneo alla navigazione
Tempi di consegna: 15-120 giorni
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 20000 insiemi/anno
Nome: |
Produttore di alternatori a magnete permanente ad alta efficienza e a basso rumore |
Tipo corrente: |
Climatizzazione |
Intervallo di potenza: |
5-2000kw |
Grado di protezione: |
IP54 IP55 |
Sopportare marca: |
SKF |
Metodo di raffreddamento: |
Naturale raffreddato |
Classe di isolamento: |
H |
Efficienza: |
93% |
Voltaggio: |
400V |
Materiale: |
NdFeB di terre rare |
Nome: |
Produttore di alternatori a magnete permanente ad alta efficienza e a basso rumore |
Tipo corrente: |
Climatizzazione |
Intervallo di potenza: |
5-2000kw |
Grado di protezione: |
IP54 IP55 |
Sopportare marca: |
SKF |
Metodo di raffreddamento: |
Naturale raffreddato |
Classe di isolamento: |
H |
Efficienza: |
93% |
Voltaggio: |
400V |
Materiale: |
NdFeB di terre rare |

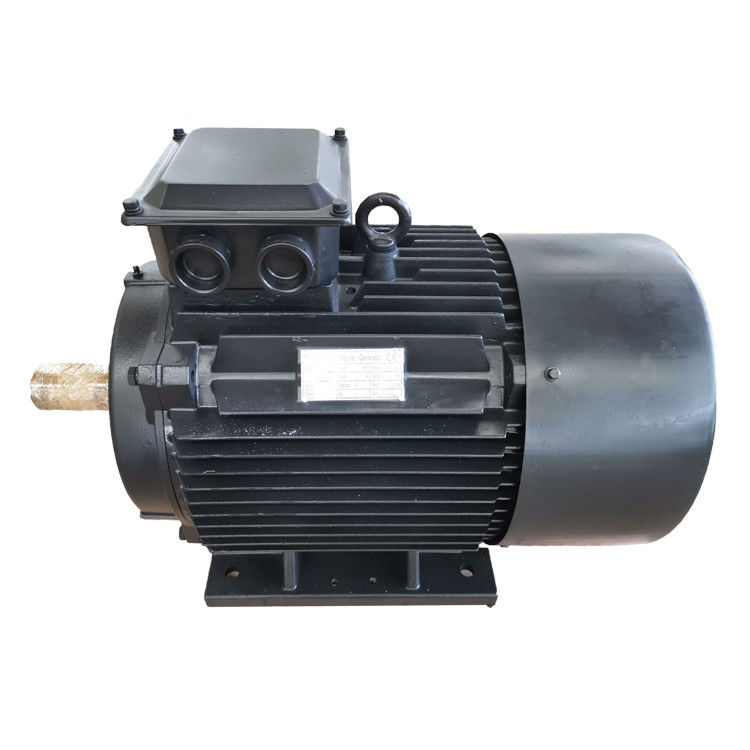

Produttore di alternatori a magnete permanente ad alta efficienza e a basso rumore
Disegno del prodotto
Parametro tecnico
| - No, no, no, no. | Parametro | Unità | Dati |
| 1 | Potenza di uscita nominale | KW | 250 |
| 2 | Velocità nominale | RPM | 600 |
| 3 | Voltaggio di uscita nominale | VAC | 400 |
| 4 | Corrente nominale | A | 375 |
| 5 | Frequenza nominale | Hz | 50 |
| 6 | Poloni | 10 | |
| 7 | Efficienza alla velocità nominale | > 95,9% | |
| 8 | Tipo di avvolgimento | Y | |
| 9 | Isolamento | Classe H | |
| 10 | Torsione nominale | Nm | 4150 |
| 11 | Torsione di avvio | Nm | < 80 |
| 12 | Aumento della temperatura | °C | 90 |
| 13 | Max.temperatura di lavoro | °C | 130 |
| 14 | Diametro del generatore | mm | Vedere il disegno |
| 15 | Diametro dell'albero | mm | Vedere il disegno |
| 16 | Materiale di alloggiamento | Fusione di ferro | |
| 17 | Materiale dell'albero | Acciaio | |
| 18 | Portamento | SKF | |
| 19 | Peso | Kg | 1800 |
Immagini dettagliate
Il generatore di magneti permanenti è un dispositivo che converte l'energia meccanica in energia elettrica.I generatori a magnete permanente sono utilizzati principalmente in applicazioni industriali come turbine e motori per produrre energia elettrica commerciale, l'alternatore a magneti permanenti è una fonte alternativa di energia e presenta molteplici vantaggi che lo rendono un ottimo dispositivo per una varietà di applicazioni residenziali, commerciali e industriali.
La struttura
Il generatore di magneti permanenti è composto principalmente da un rotore, un coperchio e uno statore, la cui struttura è molto simile a quella di un alternatore ordinario.La differenza più grande tra la struttura del rotore e l'alternatore è che ci sono di alta qualità secondo la posizione del magnete permanente sul rotore, il generatore di magneti permanenti è di solito diviso in una struttura del rotore superficiale e una struttura del rotore incorporata.
Principio di funzionamento
The permanent magnet generator uses the principle of electromagnetic induction in that the wire cuts the magnetic field line to induce an electric potential and converts the mechanical energy of the prime mover into electrical energy outputIl statore è l'armatura che genera l'elettricità e il rotore è il polo magnetico.con un carico uniforme di avvolgimento trifase, base della macchina, e copertura finale.
Il rotore è di solito di tipo polo nascosto, che è composto da avvolgimento di eccitazione, nucleo e albero di ferro, anello di protezione, anello centrale e così via.
L'avvolgimento di eccitazione del rotore è alimentato con corrente continua per generare un campo magnetico vicino alla distribuzione sinusoidale (chiamato campo magnetico del rotore),e il suo flusso di eccitazione efficace si interseca con l'avvolgimento dell'armatura stazionariaQuando il rotore ruota, il campo magnetico del rotore ruota con esso.e un potenziale AC trifase viene indotto nell'avvolgimento dello statore trifase.
Quando il generatore PM è in funzione con un carico simmetrico, la corrente di armatura trifase si sintetizza per generare un campo magnetico rotante a velocità sincrona.Lo statore e il rotore campi interagiscono per generare coppia di frenataLa coppia meccanica prodotta dalla turbina supera la coppia di frenatura e funziona.
Caratteristiche
1 Il generatore ha molti poli, che migliorano la frequenza e l'efficienza, risparmiando i costi dei raddrizzatori e degli inverter.
2 L'analisi degli elementi finiti viene utilizzata quando si progetta il generatore, struttura compatta.
3 Non utilizzare l'aumentatore di marcia, migliorare l'affidabilità e l'efficienza del generatore e ridurre la quantità di manutenzione.
Isolamento di classe 4 H, impregnazione a pressione di vuoto.
5 Hanno molte strutture come asse verticale, asse orizzontale, rotore interno, rotore esterno e tipo di piastra.
6 Rotori forti, il generatore poteva raggiungere velocità elevate.
7 Piccole dimensioni, peso leggero, elevata densità energetica, adatte a situazioni particolari.
8 Efficienza di funzionamento in tutta la gamma di velocità, elevata efficienza.
9 Utilizzare cuscinetti importati ad alta velocità contenenti olio, privi di manutenzione e di alta affidabilità.
Una visione del futuro dei generatori a magnete permanente
Il continuo progresso e l'ampia adozione dei generatori a magnete permanente, trainati dai loro vantaggi unici e dal loro potenziale di trasformazione,avrà un impatto significativo sul futuro della produzione di energia.
Con l'aumentare dell'attenzione globale per la sostenibilità, i generatori a magnete permanente svolgeranno un ruolo chiave nel plasmare la traiettoria dei sistemi di energia rinnovabile.e sostenibilità ambientale, i generatori di magneti permanenti sono strettamente allineati per ridurre l'impronta di carbonio e la transizione verso soluzioni di energia verde.Questo allineamento mette in evidenza l'impatto significativo che i generatori a magneti permanenti possono avere nell'accelerare il passaggio a pratiche di generazione di energia sostenibile.
Innovazioni nei materiali magnetici, nei sistemi di controllo,si prevede che gli approcci di progettazione migliorino ulteriormente le prestazioni e l'applicabilità dei generatori a magneti permanenti in una vasta gamma di settori.Gli sforzi di ricerca in corso volti ad ottimizzare le configurazioni magnetiche, migliorare le proprietà dei materiali e migliorare le tecniche di fabbricazione sono destinati a progredire.proseguire la ridefinizione dei parametri di riferimento per la conversione dell'energia e l'efficienza della produzione di energia.
The seamless integration of permanent magnet generators with emerging technologies such as green power generation signals a megatrend to utilize the versatility of permanent magnet generators to address contemporary energy challengesQuesta tendenza è un buon presagio per un futuro in cui i generatori a magneti permanenti saranno fondamentali per consentire reti di generazione di energia più pulite, efficienti e sempre più decentralizzate.
I generatori a magneti permanenti si stanno evolvendo, e saranno un faro di speranza che guiderà il panorama energetico globale verso un futuro più sostenibile e resiliente.Abbracciare e sviluppare ulteriormente il potenziale dei generatori a magneti permanenti è un passo fondamentale verso la realizzazione di un modello di generazione di energia più ecologico ed efficiente.
Il futuro del generatore a magnete permanente
Sulla base delle tendenze attuali e dei progressi tecnologici, il futuro dei generatori a magnete permanente sembra promettente.compresa la generazione di energia eolica e idroelettrica, a causa della loro elevata efficienza, bassa manutenzione e affidabilità.
Uno dei vantaggi significativi dei generatori a magneti permanenti è la loro capacità di generare energia a basse velocità, che li rende ideali per l'uso in aree a basso vento e applicazioni su piccola scala.Hanno anche un design più compatto, che riduce il peso e le dimensioni complessive del generatore, facilitando l'installazione e il trasporto.
Con la crescente domanda di fonti di energia rinnovabili, è probabile che i generatori a magnete permanente svolgano un ruolo importante nella produzione di energia del futuro.si prevede che questi generatori diventino più efficienti, convenienti e versatili, che li rendono adatti a una più ampia gamma di applicazioni.
Nel complesso, il futuro dei generatori a magneti permanenti sembra promettente e probabilmente continueranno ad essere una scelta popolare per la produzione di energia rinnovabile.
