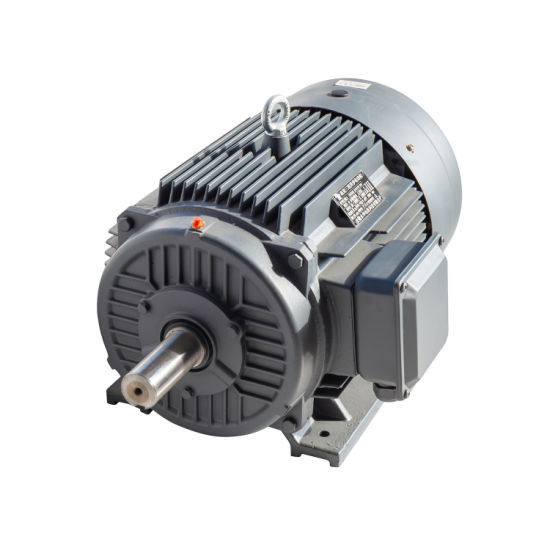

Motore di ottimo rendimento del motore a magnete permanente trifase industriale PMAC

Perché scegliere i motori a magnete permanente?

I motori a magnete permanente AC (PMAC) offrono diversi vantaggi rispetto ad altri tipi di motori, tra cui:

Alta efficienza: i motori PMAC sono altamente efficienti a causa dell'assenza di perdite di rame del rotore e delle ridotte perdite di avvolgimento.con conseguente risparmio energetico significativo.

Densità di potenza elevata: i motori PMAC hanno una densità di potenza più elevata rispetto ad altri tipi di motori, il che significa che possono produrre più potenza per unità di dimensione e peso.Questo li rende ideali per applicazioni in cui lo spazio è limitato.

Densità di coppia elevata: i motori PMAC hanno una elevata densità di coppia, il che significa che possono produrre più coppia per unità di dimensione e peso..

Mantenimento ridotto: poiché i motori PMAC non hanno spazzole, richiedono meno manutenzione e hanno una durata di vita più lunga rispetto ad altri tipi di motori.

Controllo migliorato: i motori PMAC hanno un migliore controllo della velocità e della coppia rispetto ad altri tipi di motori, rendendoli ideali per applicazioni in cui è richiesto un controllo preciso.

Ambientale: i motori PMAC sono più rispettosi dell'ambiente rispetto ad altri tipi di motori in quanto utilizzano metalli delle terre rare,che sono più facili da riciclare e producono meno rifiuti rispetto ad altri tipi di motori.

Nel complesso, i vantaggi dei motori PMAC li rendono una scelta eccellente per una vasta gamma di applicazioni, tra cui veicoli elettrici, macchinari industriali e sistemi di energia rinnovabile.


I motori a magnete permanente AC (PMAC) hanno una vasta gamma di applicazioni tra cui:

Macchinari industriali: i motori PMAC sono utilizzati in una varietà di applicazioni di macchinari industriali, come pompe, compressori, ventilatori e macchine utensili.e controllo preciso, che li rende ideali per queste applicazioni.

Robotica: i motori PMAC sono utilizzati in applicazioni di robotica e automazione, dove offrono elevata densità di coppia, controllo preciso e elevata efficienza.con una lunghezza massima non superiore a 50 mm.

Sistemi HVAC: i motori PMAC sono utilizzati nei sistemi di riscaldamento, ventilazione e condizionamento dell'aria (HVAC), dove offrono un'elevata efficienza, un controllo preciso e bassi livelli di rumore.Sono spesso utilizzati in ventilatori e pompe in questi sistemi.

Sistemi di energia rinnovabile: i motori PMAC sono utilizzati nei sistemi di energia rinnovabile, come le turbine eoliche e i tracker solari, dove offrono un'elevata efficienza, una elevata densità di potenza e un controllo preciso.Sono spesso utilizzati nei generatori e nei sistemi di tracciamento in questi sistemi.

Attrezzature mediche: i motori PMAC sono utilizzati in attrezzature mediche, come le macchine per risonanza magnetica, dove offrono un'elevata densità di coppia, un controllo preciso e bassi livelli di rumore.Sono spesso utilizzati nei motori che guidano le parti in movimento in queste macchine.

Principio di funzionamento
Il principio di funzionamento del motore sincrono a magnete permanente è simile a quello del motore sincrono.Quando lo avvolgimento dello statore viene alimentato dando l'alimentazione a 3 fasi, un campo magnetico rotante viene creato tra gli spazi vuoti.

Questo produce la coppia quando i poli del campo del rotore tengono il campo magnetico rotante a velocità sincrona e il rotore ruota continuamente.è necessario fornire un alimentatore a frequenza variabile.

Equazione del campo elettromagnetico e della coppia
In una macchina sincrona, il campo elettromagnetico medio indotto per fase è chiamato campo elettromagnetico dinamico indotto in un motore sincrono, il flusso tagliato da ogni conduttore per rivoluzione è Pφ Weber
Allora il tempo necessario per completare una rivoluzione è di 60/N sec

Il campo elettromagnetico medio indotto per conduttore può essere calcolato usando

(PφN / 60) x Zph = (PφN / 60) x 2Tph

dove Tph = Zph / 2

Pertanto, il campo elettromagnetico medio per fase è:

= 4 x φ x Tph x PN/120 = 4φfTph
dove Tph = numero di giri collegati in serie per fase

φ = flusso/polo in Weber

P = numero di pali

F= frequenza in Hz

Zph = numero di conduttori collegati in serie per fase = Zph/3

L'equazione del campo elettromagnetico dipende dalle bobine e dai conduttori dello statore.

Quindi, E = 4 x φ x f x Tph xKd x Kp

L'equazione di coppia di un motore sincrono a magnete permanente è data come segue:

T = (3 x Eph x Iph x sinβ) / ωm


PMSM montato in superficie
In questa costruzione, il magnete è montato sulla superficie del rotore.Esso fornisce un vuoto d'aria uniforme perché la permeabilità del magnete permanente e il vuoto d'aria è la stessaNessuna torsione di riluttanza, elevate prestazioni dinamiche e adatte a dispositivi ad alta velocità come robotica e motori utensili.

PMSM sepolto o PMSM interno
In questo tipo di costruzione, il magnete permanente è incorporato nel rotore come mostrato nella figura seguente.La coppia di riluttanza è dovuta alla salienza del motore.

Funzionamento di un motore sincrono a magnete permanente
Il funzionamento del motore sincrono a magnete permanente è molto semplice, veloce ed efficace rispetto ai motori convenzionali.Il funzionamento del PMSM dipende dal campo magnetico rotante dello statore e dal campo magnetico costante del rotoreI magneti permanenti vengono utilizzati come rotore per creare un flusso magnetico costante e funzionare e bloccare a velocità sincrona.

I gruppi di fasore sono formati unendo gli avvolgimenti dello statore tra loro.e a doppia e singola fasePer ridurre le tensioni armoniche, gli avvolgimenti devono essere avvolti a breve tra loro.

Quando l'alimentazione AC a 3 fasi viene fornita allo statore, crea un campo magnetico rotante e il campo magnetico costante viene indotto a causa del magnete permanente del rotore.Questo rotore funziona in sincronia con la velocità sincronaL'intero funzionamento del PMSM dipende dall'intervallo d'aria tra lo statore e il rotore senza carico.

Se l'intervallo d'aria è grande, le perdite di vento del motore saranno ridotte.I motori sincronici a magnete permanente non sono motori autoavviatiPertanto, è necessario controllare la frequenza variabile dello statore elettronicamente.

Vantaggi
I vantaggi del motore sincrono a magnete permanente includono:
fornisce una maggiore efficienza ad alte velocità
disponibile in piccole dimensioni in diverse confezioni
la manutenzione e l'installazione sono molto più semplici rispetto a un motore a induzione
con una tensione di 1000 V o superiore
elevata efficienza e affidabilità
fornisce una coppia regolare e prestazioni dinamiche

Svantaggi
Gli svantaggi dei motori sincronici a magnete permanente sono:
Questi tipi di motori sono molto costosi rispetto ai motori a induzione
Difficile da avviare perché non sono motori autoavvianti.
