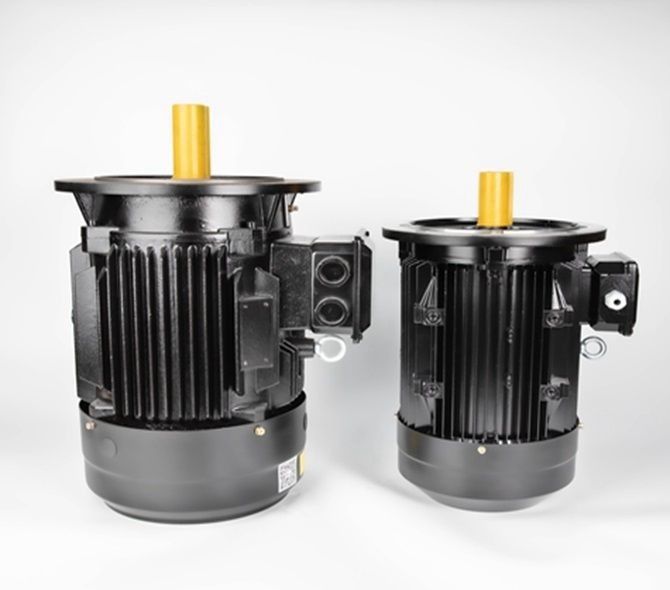

ODM dell'OEM di PM a magnete permanente del motore di conversione di frequenza 100kw

Le che applicazioni utilizzano i motori di PMSM?

Le industrie che utilizzano i motori di PMSM includono metallurgico, ceramico, di gomma, il petrolio, i tessuti e molti altri. I motori di PMSM possono essere destinati per funzionare alla velocità sincrona a partire da un rifornimento di tensione e di frequenza come pure delle applicazioni costanti del variatore di velocità (VSD). dovuto le densità di alta efficienza e di potere e di coppia di torsione, sono generalmente una scelta superiore nelle alte applicazioni di coppia di torsione quali i miscelatori, smerigliatrici, pompe, fan, ventilatori, trasportatori e le applicazioni industriali dove i motori asincroni sono trovati tradizionalmente.

Vantaggi dei motori a magnete permanente di terre rare

Alta efficienza: La curva di efficienza del motore asincrono rientra generalmente più velocemente in 60% del carico nominale e l'efficienza è molto bassa al carico leggero. La curva di efficienza del motore a magnete permanente della terra rara è alta e piana ed è nell'area di alto-efficienza a 20%~120% del carico nominale.

Fattore di alto potere: Il valore misurato del fattore di potenza del motore sincrono del magnete permanente della terra rara è vicino al valore limite di 1,0. La curva di fattore di potenza è alta e piana quanto la curva di efficienza. Il fattore di potenza è alto. La compensazione di potere reattivo a bassa tensione non è richiesta e la capacità di sistema di distribuzione di potere completamente è utilizzata.

La corrente dello statore è piccola: Il rotore non ha corrente di eccitazione, il potere reattivo è ridotto e la corrente dello statore è ridotta significativamente. Rispetto al motore asincrono della stessa capacità, il valore corrente dello statore può essere ridotto di 30% - 50%. Allo stesso tempo, perché la corrente dello statore notevolmente è ridotta, l'aumento di temperatura del motore è ridotto e la vita sopportante sopportare e del grasso è estesa.

Alta in disaccordo coppia di torsione e coppia di torsione ridotta: I motori sincroni del magnete permanente della terra rara hanno più alta in disaccordo coppia di torsione e la coppia di torsione ridotta, che fa il motore ha più alta capacità di carico e può essere tirata uniformemente in sincronizzazione.

Svantaggi dei motori a magnete permanente di terre rare

Alto costo: Rispetto al motore asincrono della stessa specificazione, l'intercapedine, fra lo statore ed il rotore è più piccolo e l'accuratezza d'elaborazione di ogni componente è alta; la struttura del rotore è più complicata ed il prezzo del materiale d'acciaio magnetico della terra rara è elevato; quindi, il costo di produzione del motore è alto, che è comune per i motori asincroni circa 2 volte.

Grande inizio di potere di impatto in pieno: Nell'iniziare in pieno la pressione, la velocità sincrona può essere assorbita un periodo ridotto stesso. La scossa meccanica è grande. La corrente di avviamento è più di 10 volte la corrente nominale. L'impatto sull'impianto di alimentazione di potere è grande, richiedendo una grande capacità dell'impianto di alimentazione di potere.

L'acciaio di terre rare del magnete è facile da demagnetizzare: Quando il materiale a magnete permanente è sottoposto alla vibrazione, temperatura elevata e sovraccarica corrente, la sua permeabilità magnetica può diminuire, o il fenomeno di smagnetizzazione accade, che riduce la prestazione del motore a magnete permanente.

Strutture del motore di PM
Le strutture del motore di PM possono essere separate in due categorie: interno e di superficie. Ogni categoria ha suo sottoinsieme delle categorie. Un motore di superficie di PM può avere i suoi magneti sopra o inserzione nella superficie del rotore, per aumentare la robustezza della progettazione. Il posizionamento e la progettazione a magnete permanente interni di un motore possono variare ampiamente. I magneti del motore dell'IPM possono essere inserzione come grande blocco o vacillata mentre vengono più vicino al centro. Un altro metodo è di farli incastonare in un modello del raggio.

Variazione di induttanza del motore di PM rispetto al carico
Soltanto così tanto il cambiamento continuo può essere collegato ad un pezzo di ferro per generare la coppia di torsione. Finalmente, il ferro saturerà e più che non permetterà che il cambiamento continuo si colleghi. Il risultato è una riduzione dell'induttanza del percorso preso da un campo di cambiamento continuo. In una macchina di PM, i valori di induttanza di q-asse e di d-asse si ridurranno con gli aumenti nella corrente del carico.

Le induttanze di q-asse e di d di un motore di SPM sono quasi identiche. Poiché il magnete è fuori del rotore, l'induttanza dell'q-asse cadrà allo stesso tasso dell'induttanza di d-asse. Tuttavia, l'induttanza di un motore dell'IPM si ridurrà diversamente. Di nuovo, l'induttanza di d-asse è naturalmente più bassa perché il magnete è nel percorso di cambiamento continuo e non genera una proprietà induttiva. Di conseguenza, c'è meno ferro da saturare nell'd-asse, che provoca una riduzione significativamente più bassa del cambiamento continuo riguardo all'q-asse.

Fonda l'indebolimento/l'intensificazione dei motori di PM
Il cambiamento continuo in un motore a magnete permanente è generato dai magneti. Il campo di cambiamento continuo segue un determinato percorso, che può essere amplificato o opporrsi a. L'amplificazione o intensificare del campo di cambiamento continuo permetterà che il motore temporaneamente aumenti la produzione di coppia di torsione. L'opposizione del campo di cambiamento continuo negherà il giacimento attuale del magnete del motore. Il giacimento riduttore del magnete limiterà la produzione di coppia di torsione, ma riduce la tensione retro-FME. La tensione riduttrice retro-FME libera la tensione per spingere il motore per funzionare alle velocità ad alto rendimento. Entrambi i tipi di operazioni richiedono la corrente supplementare del motore. La direzione del motore corrente attraverso l'd-asse, se dal regolatore del motore, determina l'effetto desiderato.

Struttura del motore dell'IPM (magnete permanente interno)

Un motore convenzionale di SPM (magnete permanente di superficie) ha una struttura in cui un magnete permanente è attaccato alla superficie del rotore. Usa soltanto la coppia di torsione magnetica da un magnete. D'altra parte, il motore dell'IPM usa la riluttanza con la resistenza magnetica oltre a coppia di torsione magnetica incastonando un magnete permanente nel rotore stesso.

Struttura del rotore del motore di SPM.IPM

Il motore dell'IPM (magnete permanente interno) caratterizza

Alta coppia di torsione ed alta efficienza
L'alti coppia di torsione ed ad alto rendimento sono raggiunti usando la coppia di torsione di riluttanza oltre a coppia di torsione magnetica.

Operazione economizzatrice d'energia
Consuma fino a 30% meno potere confrontato ai motori convenzionali di SPM.

Rotazione ad alta velocità
Può rispondere a rotazione ad alta velocità del motore controllando i due tipi di coppie di torsione facendo uso di controllo di vettore.

Sicurezza
Poiché il magnete permanente è incastonato, la sicurezza meccanica è migliorata così, a differenza in uno SPM, il magnete non staccherà dovuto forza centrifuga.

Caratteristiche di controllo di vettore

Mentre un sistema convenzionale (sistema di conduzione 120-degree) ha la corrente impressionata nel motore come onda quadra, un controllo di vettore impressiona la tensione che si trasforma in una sinusoide verso la posizione del rotore (angolo del magnete), in modo da diventa possibile controllare la corrente del motore.

Caratteristiche dei motori a magnete permanente di terre rare

Il palo del rotore del motore a magnete permanente della terra rara è composto di acciaio a magnete permanente della terra rara, così non c'è slittamento, nessun'eccitazione corrente ed il rotore non ha ferro dell'onda fondamentale ed usura di rame.

Il rotore è eccitato dai magneti permanenti e non c'è nessuna corrente reattiva di eccitazione necessaria. Di conseguenza, il fattore di potenza è migliorato, il potere reattivo è ridotto, la corrente dello statore notevolmente è ridotta e le perdite del rame e del ferro dello statore notevolmente sono ridotte.

Allo stesso tempo, perché il coefficiente polare dell'arco del motore a magnete permanente della terra rara è più grande di quello del motore asincrono quando la tensione e la struttura dello statore sono costanti, l'intensità media di induzione magnetica del motore è più piccola di quella del motore asincrono e della perdita del ferro è piccola.

Di conseguenza, può essere detto che il motore sincrono del magnete permanente della terra rara è economizzatore d'energia riducendo le sue proprie perdite e non è colpito dai cambiamenti nelle condizioni di gestione, nell'ambiente ed in altri fattori.

I motori di Enneng sono destinati per funzionare con densità di alto potere, alta efficienza e le temperature di funzionamento più basse.

Ciò conduce per abbassare il consumo di energia
Vita estesa del cuscinetto e costi di mantenimento più bassi
Tempo morto riduttore ed affidabilità migliore
Con conseguente tempo di impiego lungo
