Dettagli del prodotto
Luogo di origine: Cina
Marca: ENNENG
Certificazione: CE,UL
Numero di modello: PMM
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 set
Prezzo: USD 500-5000/set
Imballaggi particolari: Imballaggio adatto alla navigazione
Tempi di consegna: 15-120 giorni
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 20000 insiemi/anno
Nome: |

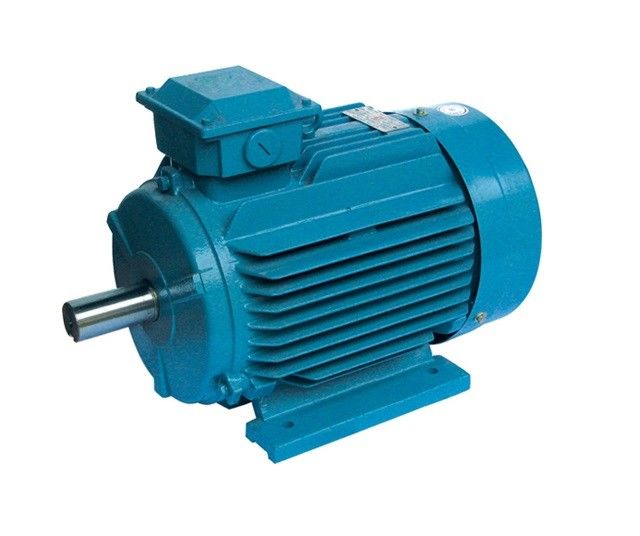

Produttore di motori elettrici sincronizzati a magnete permanente per uso industriale |
Corrente: |
Climatizzazione |
Materiale: |
NdFeB di terre rare |
Installazione: |
IMB3 IMB5 IMB35 |
Fase: |
Fase 3 |
Poloni: |
2,4,6,8,10 |
Intervallo di potenza: |
5.5-3000kw |
Voltaggio: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Dimensione del fotogramma: |
Da H112 a H450 |
Modalità di controllo: |
Controllo vettoriale a ciclo aperto dell'inverter |
Nome: |
Produttore di motori elettrici sincronizzati a magnete permanente per uso industriale |
Corrente: |
Climatizzazione |
Materiale: |
NdFeB di terre rare |
Installazione: |
IMB3 IMB5 IMB35 |
Fase: |
Fase 3 |
Poloni: |
2,4,6,8,10 |
Intervallo di potenza: |
5.5-3000kw |
Voltaggio: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Dimensione del fotogramma: |
Da H112 a H450 |
Modalità di controllo: |
Controllo vettoriale a ciclo aperto dell'inverter |
Parametri del prodotto:
| Modello | Potenza nominale ((KW) | tensione nominale ((V) | Corrente nominale ((A) | Velocità nominale ((r/min) | Efficienza (%) | Fattore di potenza | Frequenza nominale ((Hz) | Fattore di servizio |
| TYC7.5-3000-Z132S6 | 7.5 | 380 | 12.8 | 3000 | 93.0 | 0.96 | 150 | 1.2 |
| TYC11-3000-Z132S6 | 11 | 18.5 | 94.0 | |||||
| TYC15-3000-Z132S6 | 15 | 25.2 | 94.3 | |||||
| TYC18.5-3000-Z160M6 | 18.5 | 31.0 | 94.4 | |||||
| TYC22-3000-Z160M6 | 22 | 36.8 | 94.6 | |||||
| TYC30-3000-Z160L6 | 30 | 50.0 | 95.0 | |||||
| TYC37-3000-Z160L6 | 37 | 61.3 | 95.5 | |||||
| TYC45-3000-Z180M8 | 45 | 74.5 | 95.6 | 200 | ||||
| TYC55-3000-Z180M8 | 55 | 90.9 | 95.8 | |||||
| TYC75-3000-Z225M8 | 75 | 123 | 96.2 | |||||
| TYC90-3000-Z225M8 | 90 | 148 | 96.5 | |||||
| TYC110-3000-Z225L8 | 110 | 180 | 96.8 | |||||
| TYC132-3000-Z225L8 | 132 | 215 | 97.0 | |||||
| TYC160-3000-Z225L8 | 160 | 261 | 97.0 | |||||
| TYC185-3000-Z250M8 | 185 | 301 | 97.0 | |||||
| TYC-200-3000-Z250M8 | 200 | 326 | 97.0 | |||||
| TYC-200-3000-Z250L8 | 220 | 359 | 97.0 | |||||
| TYC-200-3000-Z250L8 | 250 | 408 | 97.0 |
| Dimensione del fotogramma | 132 | 160 | 180 | 200 | 225 | 250 M/l | 280 M/l | ||||
| Proprietà meccaniche | |||||||||||
| Scudo per telaio/fine / Scatole terminali |
Materiale | Ferro fuso | |||||||||
| Montaggio | B3/B35 | ||||||||||
| Grado IP | Protezione IP23 | ||||||||||
| Metodo di raffreddamento | IC01(ODP) | ||||||||||
| Terra | All'interno del coperchio del cablaggio e della base della macchina | ||||||||||
| Portamento | Copertura di polvere/dispersione | ZZ/C3 | /C3 | ||||||||
| Fissazione del cuscinetto | DE correzione, NDE con lavaggio a molla Wave | ||||||||||
| Definizione cuscinetti |
3000 giri al minuto | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6318 | 6314/6318 | |||
| 1500 giri al minuto | 6308 | 6309 | 6312 | 6312 | 6313 | 6318/6318 | 6318/6318 | ||||
| Risoluzione delle NDE cuscinetti |
3000 giri al minuto | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6316 | 6314/6316 | |||
| 1500 giri al minuto | 6308 | 6309 | 6312 | 6312 | 6313 | 6316/6316 | 6316/6316 | ||||
Lubrificazione |
Materiale | ESSO UNIREX N2 | |||||||||
| Tubo per olio | / | Dispositivo di lubrificazione dello scudo termico | tubo | ||||||||
| tappo | di larghezza uguale o superiore a 50 mm | ||||||||||
| Fabbricazione | Materiale | Acciaio 45# | |||||||||
| Tipo B | |||||||||||
| limite di vibrazione (mm/s) |
1.6 | 2.2 | |||||||||
| Bilancio | 1/2 chiave G2,5 grado | ||||||||||
Targa di identificazione |
Materiale |
Leghe di alluminio | |||||||||
| Performance elettrica | |||||||||||
| Voltaggio | 380/400V ((o 440/460V) tre terminali | ||||||||||
Fabbricazione a partire da |
Materiale | rame di alta purezza | |||||||||
| Dipping (immersione) metodo |
VPI e asciugatura | ||||||||||
Grado di isolamento |
155(F) | ||||||||||
| Fattore di servizio | 1.0/1.2/1.3 | ||||||||||
| statore e rotore laminazione |
acciaio al silicio | ||||||||||
| magnete permanente | NdFeB | ||||||||||
Descrizione del prodotto:
Il motore sincrono a magnete permanente delle terre rare della serie TYC ad ultra-ultra-alta efficienza che supera lo standard di efficienza IE4 è l'ultimo motore speciale per compressori sviluppato dalla nostra azienda.Adotta materiali magnetici permanenti di terre rare ad alte prestazioni e tecnologia di conversione di frequenza, opera senza controllo del vettore dell'encoder e ha una struttura magnetica in acciaio. , ha i vantaggi di un'elevata efficienza, un funzionamento affidabile e una buona intercambiabilità dell'installazione.
| B3/B35 | Dimensioni universali | ||||||||||||||
| Dimensione del fotogramma | A | AA | AB | B | BB | HA | H | K. | C | Climatizzazione | AD | BS | KK | L | |
| 3000 giri al minuto | 1500 giri al minuto | ||||||||||||||
| 132S | 216 | 63 | 270 | 140 | 190 | 20 | 132 | 12 | 89 | 275 | 213 | 0 | M33 | 508 | |
| 132M | 178 | 230 | 546 | ||||||||||||
| 160M | 254 | 73 | 320 | 210 | 274 | 20 | 160 | 15 | 108 | 330 | 260 | 65 | M33 | 659 | |
| 160L | 254 | 318 | 87 | 714 | |||||||||||
| 180M | 279 | 73 | 355 | 241 | 315 | 22 | 180 | 15 | 121 | 380 | 280 | 67 | M48 | 738 | |
| 180L | 279 | 355 | 86 | 778 | |||||||||||
| 200L | 318 | 73 | 395 | 305 | 375 | 25 | 200 | 19 | 133 | 400 | 305 | 86 | M48 | 820 | |
| 225S | 356 | 83 | 435 | 286 | 375 | 28 | 225 | 19 | 149 | 470 | 335 | 87 | M48 | 820 | |
| 225M | 311 | 400 | 100 | 845 | |||||||||||
| 280S | 457 | 93 | 550 | 368 | 490 | 35 | 280 | 24 | 190 | 547 | 400 | 158 | M64 | 985 | |
| 280M | 419 | 540 | 184 | 1035 | |||||||||||
| 315S | 508 | 120 | 635 | 406 | 575 | 45 | 315 | 28 | 216 | 645 | 530 | 162 | M75 | 1185 | 1215 |
| 315M | 457 | 685 | 188 | 1295 | 1325 | ||||||||||
| Dimensioni universali | B35/B5/V1 | ||||||||||||||||
| Dimensione del fotogramma | D | E/DE | F | G | GD | N | M | P | S | T | R | LA | |||||
| 3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
||||||||
| 132S | 38k6 | 80/70 | 10 | 33 | 8 | 230j6 | 265 | 300 | 15 | 4 | 0 | 14 | |||||
| 132M | |||||||||||||||||
| 160M | 42k6 | 110/80 | 12 | 37 | 8 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 160L | |||||||||||||||||
| 180M | 48k6 | 110/80 | 14 | 42.5 | 9 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 180L | |||||||||||||||||
| 200L | 55 m6 | 110/80 | 16 | 49 | 10 | 300j6 | 350 | 400 | 19 | 5 | 0 | 17 | |||||
| 225S | 60m6 | 140/100 | 16 | 18 | 49 | 53 | 10 | 11 | 350j6 | 400 | 450 | 19 | 5 | 0 | 20 | ||
| 225M | |||||||||||||||||
| 280S | 65m6 | 75 m6 | 140/100 | 18 | 20 | 58 | 67.5 | 11 | 12 | 450 j6 | 500 | 550 | 19 | 5 | 0 | 22 | |
| 280M | |||||||||||||||||
| 315S | 65m6 | 80m6 | 140/100 | 170/140 | 18 | 22 | 58 | 71 | 11 | 14 | 550 | 600 | 660 | 24 | 6 | 0 | 25 |
| 315M | |||||||||||||||||
Principio dei motori a magnete permanente:
Un motore a magnete permanente è un dispositivo che utilizza magneti permanenti per generare un campo magnetico per la rotazione del motore.Una bobina sullo statore viene alimentata con corrente elettrica per produrre un campo magnetico rotanteI magneti permanenti sul rotore, a loro volta, sono attratti dal campo magnetico rotante e lo seguono.un movimento rotativo continuo può essere prodotto nel rotoreI motori a magnete permanente sono caratterizzati da elevata efficienza, elevata densità di potenza e risposta rapida.
