Dettagli del prodotto
Luogo di origine: La Cina
Marca: ENNENG
Certificazione: CE,UL
Numero di modello: PMM
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 insieme
Prezzo: USD 500-5000/set
Imballaggi particolari: imballaggio in condizione di navigare
Tempi di consegna: 15-120 giorni
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 20000 insiemi/anno
Nome: |
Motore a magnete permanente interno |
Corrente: |
CA |
Materiale: |
Terra rara NdFeB |
Fase: |
fase 3 |
Installazione: |
IMB3 IMB5 IMB35 |
Caratteristiche: |
Alta efficienza coppia di torsione bassa di RPM di alta |
Modo di raffreddamento: |
IC411 o IC416 |
Fattore di servizio: |
1,15, 1,2 (o secondo accordo tecnico) |
Alloggio: |
Ghisa |
Bobina: |
100% di rame |
Nome: |
Motore a magnete permanente interno |
Corrente: |
CA |
Materiale: |
Terra rara NdFeB |
Fase: |
fase 3 |
Installazione: |
IMB3 IMB5 IMB35 |
Caratteristiche: |
Alta efficienza coppia di torsione bassa di RPM di alta |
Modo di raffreddamento: |
IC411 o IC416 |
Fattore di servizio: |
1,15, 1,2 (o secondo accordo tecnico) |
Alloggio: |
Ghisa |
Bobina: |
100% di rame |

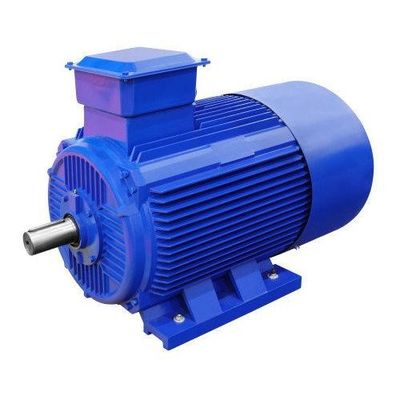

Motore a magnete permanente interno di RPM di alta Alto-efficienza bassa di coppia di torsione
Analisi del principio dei vantaggi tecnici del motore a magnete permanente
Il principio di motore sincrono a magnete permanente è come segue: Nella bobina dello statore del motore nella corrente trifase, dopo passaggio-nella corrente, formerà un campo magnetico della rotazione per la bobina dello statore del motore. Poiché il rotore è installato con il magnete permanente, il polo magnetico del magnete permanente è riparato, secondo il principio di poli magnetici della stessa fase che attira la repulsione differente, la rotazione che il campo magnetico generato nello statore guiderà il rotore per girare, la velocità di rotazione del rotore è uguale alla velocità del palo girante ha prodotto nello statore.
Fonda l'indebolimento/l'intensificazione dei motori di PM
Il cambiamento continuo in un motore a magnete permanente è generato dai magneti. Il campo di cambiamento continuo segue un determinato percorso, che può essere amplificato o opporrsi a. L'amplificazione o intensificare del campo di cambiamento continuo permetterà che il motore temporaneamente aumenti la produzione di coppia di torsione. L'opposizione del campo di cambiamento continuo negherà il giacimento attuale del magnete del motore. Il giacimento riduttore del magnete limiterà la produzione di coppia di torsione, ma riduce la tensione retro-FME. La tensione riduttrice retro-FME libera la tensione per spingere il motore per funzionare alle velocità ad alto rendimento. Entrambi i tipi di operazioni richiedono la corrente supplementare del motore. La direzione del motore corrente attraverso l'd-asse, se dal regolatore del motore, determina l'effetto desiderato.
Differenze fra il motore a magnete permanente ed il motore asincrono:
01. Struttura del rotore
Motore asincrono: Il rotore consiste di un nucleo di ferro e dei rotori di una bobina, pricipalmente della scoiattolo-gabbia e della cavo-ferita. Un rotore a gabbia di scoiattolo è fuso con le barre di alluminio. Il campo magnetico della barra di alluminio che taglia lo statore guida il rotore.
Motore di PMSM: I magneti permanenti sono incastonati nei poli magnetici del rotore e sono guidati per girare dal campo magnetico della rotazione generato nello statore secondo il principio di poli magnetici della stessa fase che attira le repulsioni differenti.
02. Efficienza
Motori asincroni: Debba assorbire corrente dall'eccitazione di griglia, con conseguente una certa quantità di perdita di energia, di corrente reattiva del motore e di fattore di potere basso.
Motore di PMSM: Il campo magnetico è fornito dai magneti permanenti, il rotore non ha bisogno della corrente emozionante e l'efficienza del motore è migliorata.
03. Volume e peso
L'uso dei materiali a magnete permanente ad alto rendimento rende all'intercapedine, il campo magnetico dei motori sincroni a magnete permanente più grande di quello dei motori asincroni. La dimensione ed il peso sono ridotti confrontato ai motori asincroni. Sarà uno o due motore asincrono di dimensioni di struttura più in basso.
04. Corrente di avviamento del motore
Motore asincrono: Direttamente è iniziato dall'elettricità di frequenza industriale e la corrente di avviamento è grande, che può raggiungere 5 - 7 volte la corrente nominale, che ha un grande impatto sulla griglia di potere in un istante. La grande corrente di avviamento induce la caduta di tensione della resistenza di perdita della bobina dello statore ad aumentare e la coppia di torsione cominciante è piccolo cominciare così resistente non può essere raggiunta. Anche se l'invertitore è utilizzato, può cominciare soltanto all'interno della gamma corrente della potenza nominale.
Motore di PMSM: È guidato da un regolatore dedicato, che manca dei requisiti della potenza nominale del riduttore. La corrente di avviamento reale è piccola, la corrente è aumentata gradualmente secondo il carico e la coppia di torsione cominciante è grande.
05. Fattore di potenza
I motori asincroni hanno un fattore di potere basso, essi devono assorbire un gran numero di corrente reattiva dalla griglia di potere, la grande corrente di avviamento dei motori asincroni causerà un impatto a breve termine sulla griglia di potere e l'uso a lungo termine danneggierà determinato le attrezzature ed i trasformatori di griglia di potere. È necessario da aggiungere le unità della compensazione di potere e da eseguire la compensazione di potere reattivo per assicurare la qualità della griglia di potere e per aumentare il costo di uso dell'attrezzatura.
Non c'è corrente indotta nel rotore del motore sincrono a magnete permanente ed il fattore di potenza del motore è alto, che migliora il fattore di qualità della griglia di potere ed elimina la necessità di installare un compensatore.
06. Manutenzione
La struttura asincrona del riduttore + del motore genererà la vibrazione, il calore, l'alta incidenza guasti, il grande consumo del lubrificante e l'alto costo di mantenimento manuale; causerà determinate perdite di tempo morto.
Il motore sincrono a magnete permanente trifase guida direttamente l'attrezzatura. Poiché il riduttore si elimina, la velocità dell'uscita del motore è bassa, il rumore meccanico è basso, la vibrazione meccanica è piccola e l'incidenza guasti è bassa. L'intero sistema di azionamento è quasi senza manutenzione.
Il motore è eccitato dai materiali a magnete permanente del boro del ferro del neodimio della terra rara ed è fornito con un convertitore di frequenza speciale a magnete permanente. Ha le caratteristiche di grande coppia di torsione cominciante, di ampia gamma di velocità, della struttura compatta, del fattore di piccola dimensione, leggero, a basso rumore, di alto potere e dell'alta efficienza. È una scelta ideale di potere per alto-efficienza ed i compressori d'aria economizzatori d'energia.
1. Il motore può funzionare normalmente nelle seguenti circostanze:
1,1 la temperatura ambiente non supera 40℃;
1,2 umidità relativa ≤90%;
1,3 l'altitudine non supera 1000m.
2. La tensione nominale del motore è 380V, anche secondo le esigenze degli utenti.
3. Il sistema del documento di riferimento del motore: S1.
4. Grado dell'isolamento: Grado di F.
5. Livello di protezione: IP55.
6. Struttura del motore e tipo dell'installazione: B3, B35.
7. Lo sbocco del motore è individuato sulla cima della base, o può essere situato a destra o ha andato della base secondo le esigenze degli utenti.
8. Fattore di servizio del motore: 1,15, 1,2 (o secondo accordo tecnico).
Un motore di PM può essere separato in due categorie principali: motori a magnete permanente di superficie (SPM) e motori a magnete permanente interni (IPM). Nessuno dei due tipo di progettazione del motore contiene le barre del rotore. Entrambi i tipi generano i flussi magnetici dai magneti permanenti affigguti a o dall'interno del rotore.
I motori di SPM hanno magneti affigguti all'esterno della superficie del rotore. A causa di questo montaggio meccanico, la loro forza meccanica è più debole di quella dei motori dell'IPM. La forza meccanica indebolita limita la velocità meccanica sicura massima del motore. Inoltre, questi motori esibiscono il saliency magnetico molto limitato (≈ Lq di Ld). I valori di induttanza hanno misurato ai terminali del rotore sono coerenti indipendentemente dalla posizione del rotore. A causa del rapporto vicino di saliency di unità, le progettazioni del motore di SPM contano significativamente, se non completamente, sulla componente magnetica di coppia di torsione per produrre la coppia di torsione.
I motori dell'IPM hanno un magnete permanente incastonato nel rotore stesso. A differenza delle loro controparti di SPM, la posizione dei magneti permanenti rende i motori dell'IPM molto meccanicamente sani ed adatti a funzionamento a velocità molto elevata. Questi motori inoltre sono definiti dal loro relativamente alto rapporto magnetico di saliency (Lq > Ld). dovuto il loro saliency magnetico, un motore dell'IPM ha la capacità di generare la coppia di torsione approfittando sia delle componenti di riluttanza che magnetiche di coppia di torsione del motore.
Il trend di sviluppo dei motori a magnete permanente della terra rara
I motori a magnete permanente della terra rara stanno sviluppando verso coppia di torsione di alto potere (ad alta velocità, massimo), alte funzionalità e miniaturizzazione e costantemente stanno ampliando le nuovi varietà del motore e campi dell'applicazione e le prospettive dell'applicazione sono molto ottimiste. Per soddisfare le esigenze, la progettazione ed il processo di fabbricazione di terra rara che i motori a magnete permanente ancora devono essere innovati continuamente, la struttura elettromagnetica saranno più complessi, la struttura di calcolo sarà più accurata ed il processo di fabbricazione sarà più avanzato ed applicabile.
Applicazione del motore a magnete permanente della terra rara
dovuto la superiorità dei motori a magnete permanente della terra rara, le loro applicazioni stanno diventando sempre più estese. Le aree di applicazione principale sono come segue:
Fuoco sull'alta efficienza e sul risparmio energetico dei motori a magnete permanente della terra rara. Gli oggetti di applicazione principale sono consumatori di grande potere, quali i motori sincroni a magnete permanente della terra rara per le industrie della fibra chimica e del tessuto, i motori sincroni a magnete permanente della terra rara per il vario macchinario del trasporto e di estrazione mineraria utilizzato in giacimenti di petrolio e nelle miniere di carbone ed i motori sincroni a magnete permanente della terra rara per l'azionamento le pompe varie e dei fan.
Auto-percependo contro l'operazione a circuito chiuso
Gli avanzamenti recenti nella tecnologia dell'azionamento permettono il CA standard guida «auto-per individuare» e seguire la posizione del magnete del motore. Un sistema a ciclo chiuso utilizza tipicamente il canale di z-impulso per ottimizzare la prestazione. Con determinate routine, l'azionamento conosce la posizione esatta del magnete del motore seguendo i canali di A/B e correggendo gli errori con il z-Manica. Conoscere la posizione esatta del magnete tiene conto produzione ottimale di coppia di torsione con conseguente efficienza ottimale.
