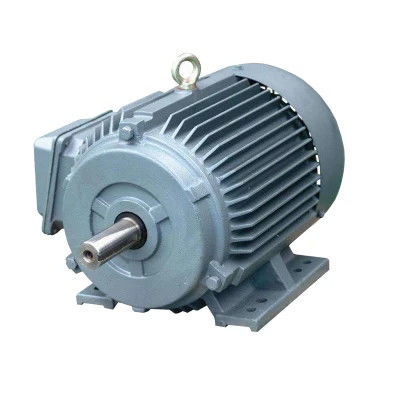

Bene durevole a calore ridotto della generazione del motore a magnete permanente interno Gearless di CA

1. Il motore può funzionare normalmente nelle seguenti circostanze:

1,1 la temperatura ambiente non supera 40℃;

1,2 umidità relativa ≤90%;

1,3 l'altitudine non supera 1000m.

2. La tensione nominale del motore è 380V, anche secondo le esigenze degli utenti.

3. Il sistema del documento di riferimento del motore: S1.

4. Grado dell'isolamento: Grado di F.

5. Livello di protezione: IP55.

6. Struttura del motore e tipo dell'installazione: B3, B35.

7. Lo sbocco del motore è individuato sulla cima della base, o può essere situato a destra o ha andato della base secondo le esigenze degli utenti.

8. Fattore di servizio del motore: 1,15, 1,2 (o secondo accordo tecnico).

Un motore di PM può essere separato in due categorie principali: motori a magnete permanente di superficie (SPM) e motori a magnete permanente interni (IPM). Nessuno dei due tipo di progettazione del motore contiene le barre del rotore. Entrambi i tipi generano i flussi magnetici dai magneti permanenti affigguti a o dall'interno del rotore.

I motori di SPM hanno magneti affigguti all'esterno della superficie del rotore. A causa di questo montaggio meccanico, la loro forza meccanica è più debole di quella dei motori dell'IPM. La forza meccanica indebolita limita la velocità meccanica sicura massima del motore. Inoltre, questi motori esibiscono il saliency magnetico molto limitato (≈ Lq di Ld). I valori di induttanza hanno misurato ai terminali del rotore sono coerenti indipendentemente dalla posizione del rotore. A causa del rapporto vicino di saliency di unità, le progettazioni del motore di SPM contano significativamente, se non completamente, sulla componente magnetica di coppia di torsione per produrre la coppia di torsione.

I motori dell'IPM hanno un magnete permanente incastonato nel rotore stesso. A differenza delle loro controparti di SPM, la posizione dei magneti permanenti rende i motori dell'IPM molto meccanicamente sani ed adatti a funzionamento a velocità molto elevata. Questi motori inoltre sono definiti dal loro relativamente alto rapporto magnetico di saliency (Lq > Ld). dovuto il loro saliency magnetico, un motore dell'IPM ha la capacità di generare la coppia di torsione approfittando sia delle componenti di riluttanza che magnetiche di coppia di torsione del motore.

Gli avanzamenti recenti nella tecnologia dell'azionamento permettono il CA standard guida «auto-per individuare» e seguire la posizione del magnete del motore. Un sistema a ciclo chiuso utilizza tipicamente il canale di z-impulso per ottimizzare la prestazione. Con determinate routine, l'azionamento conosce la posizione esatta del magnete del motore seguendo i canali di A/B e correggendo gli errori con il z-Manica. Conoscere la posizione esatta del magnete tiene conto produzione ottimale di coppia di torsione con conseguente efficienza ottimale.

Alcuni piccoli problemi che sono trascurati facilmente circa il motore

1. Perché non può general motors essere utilizzato nelle aree del plateau?

L'altitudine ha effetti contrari sull'aumento di temperatura del motore, sulla corona del motore (motore ad alta tensione) e sulla commutazione del motore di CC. I seguenti tre aspetti dovrebbero essere notati:

(1) più alta l'altitudine, più alta l'aumento di temperatura del motore e più bassa il potenza di uscita. Tuttavia, quando la temperatura diminuisce con l'aumento di altitudine abbastanza per compensare l'influenza di altitudine sull'aumento di temperatura, la potenza d'uscita nominale del motore può rimanere identicamente;

(2) le misure della Anti-corona dovrebbero essere approntate quando il motore ad alta tensione è utilizzato nel plateau;

(3) l'altitudine non è buona per la commutazione del motore di CC, in modo dall'attenzione di paga alla selezione dei materiali della spazzola di carbone.

2. Perché non è il motore adatto ad operazione di carico leggero?

Quando il motore funziona ad un carico leggero, causerà:

(1) il fattore di potenza del motore è basso;

(2) l'efficienza del motore è bassa.

(3) causerà lo spreco dell'attrezzatura e l'operazione antieconomica.

3. Perché non può il motore inizio in un ambiente freddo?

L'eccessivo uso del motore in un ambiente a bassa temperatura causerà:

(1) crepe dell'isolamento del motore;

(2) sopportando le gelate del grasso;

(3) la polvere della lega per saldatura del giunto del cavo è spolverizzata.

Di conseguenza, il motore dovrebbe essere riscaldato ed immagazzinato in un ambiente freddo e le bobine ed i cuscinetti dovrebbero essere controllati prima di correre.

4. Perché non può un motore 60Hz usare un'alimentazione elettrica 50Hz?

Quando il motore è progettato, la lamiera di acciaio del silicio funziona generalmente nella regione di saturazione della curva di magnetizzazione. Quando la tensione di alimentazione elettrica è costante, ridurre la frequenza aumenterà i flussi magnetici e la corrente di eccitazione, con conseguente aumento nel consumo corrente e di rame del motore, che finalmente condurrà ad un aumento nell'aumento di temperatura del motore. In casi gravi, il motore può essere bruciato dovuto il surriscaldamento della bobina.

5. inizio morbido del motore

L'inizio morbido ha limitato l'effetto economizzatore d'energia, ma può ridurre l'impatto della partenza sulla griglia di potere e può anche raggiungere l'inizio senza scosse per proteggere l'unità di motore. Secondo la teoria di risparmio energetico, dovuto l'aggiunta di un circuito di controllo relativamente complesso, l'inizio morbido non solo non risparmia l'energia ed inoltre aumenta il consumo di energia. Ma può ridurre la corrente di avviamento del circuito e svolgere un ruolo protettivo.
