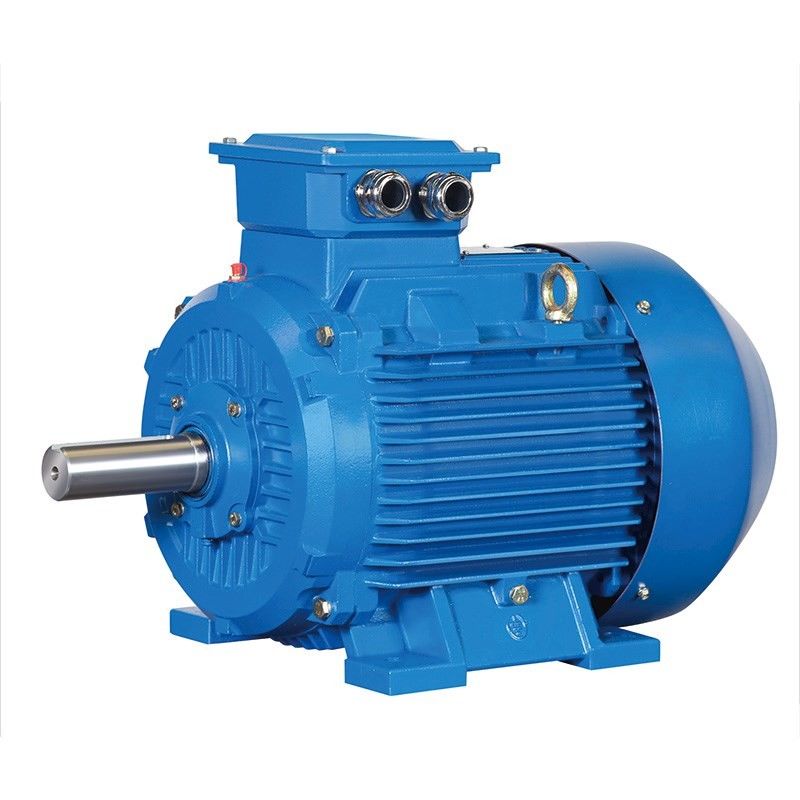

3 motore ultra a bassa velocità dei produttori 380V IPM del motore sincrono di fase

Vantaggi dei motori a magnete permanente di terre rare:

Alta efficienza: La curva di efficienza del motore asincrono rientra generalmente più velocemente in 60% del carico nominale e l'efficienza è molto bassa al carico leggero. La curva di efficienza del motore a magnete permanente della terra rara è alta e piana ed è nell'area di alta efficienza a 20%~120% del carico nominale.

Fattore di alto potere: Il valore misurato del fattore di potenza del motore sincrono del magnete permanente della terra rara è vicino al valore limite di 1,0. La curva di fattore di potenza è alta e piana quanto la curva di efficienza. Il fattore di potenza è alto. La compensazione di potere reattivo a bassa tensione non è richiesta e la capacità di sistema di distribuzione di potere completamente è utilizzata.

La corrente dello statore è piccola: Il rotore non ha corrente di eccitazione, il potere reattivo è ridotto e la corrente dello statore è ridotta significativamente. Rispetto al motore asincrono della stessa capacità, il valore corrente dello statore può essere ridotto di 30% - 50%. Allo stesso tempo, perché la corrente dello statore notevolmente è ridotta, l'aumento di temperatura del motore è ridotto e la vita sopportante sopportare e del grasso è estesa.

Alta in disaccordo coppia di torsione e coppia di torsione ridotta: I motori sincroni del magnete permanente della terra rara hanno più alta in disaccordo coppia di torsione e la coppia di torsione ridotta, che fa il motore ha più alta capacità di carico e può essere tirata uniformemente in sincronizzazione.

Fonda l'indebolimento/l'intensificazione dei motori di PM

Il cambiamento continuo in un motore a magnete permanente è generato dai magneti. Il campo di cambiamento continuo segue un determinato percorso, che può essere amplificato o opporrsi a. L'amplificazione o intensificare del campo di cambiamento continuo permetterà che il motore temporaneamente aumenti la produzione di coppia di torsione. L'opposizione del campo di cambiamento continuo negherà il giacimento attuale del magnete del motore. Il giacimento riduttore del magnete limiterà la produzione di coppia di torsione, ma riduce la tensione retro-FME. La tensione riduttrice retro-FME libera la tensione per spingere il motore per funzionare alle velocità ad alto rendimento. Entrambi i tipi di operazioni richiedono la corrente supplementare del motore. La direzione del motore corrente attraverso l'd-asse, se dal regolatore del motore, determina l'effetto desiderato.

Differenze fra il motore a magnete permanente ed il motore asincrono:

01. Struttura del rotore

Motore asincrono: Il rotore consiste di un nucleo di ferro e dei rotori di una bobina, pricipalmente della scoiattolo-gabbia e della cavo-ferita. Un rotore a gabbia di scoiattolo è fuso con le barre di alluminio. Il campo magnetico della barra di alluminio che taglia lo statore guida il rotore.

Motore di PMSM: I magneti permanenti sono incastonati nei poli magnetici del rotore e sono guidati per girare dal campo magnetico della rotazione generato nello statore secondo il principio di poli magnetici della stessa fase che attira le repulsioni differenti.

02. Efficienza

Motori asincroni: Debba assorbire corrente dall'eccitazione di griglia, con conseguente una certa quantità di perdita di energia, di corrente reattiva del motore e di fattore di potere basso.

Motore di PMSM: Il campo magnetico è fornito dai magneti permanenti, il rotore non ha bisogno della corrente emozionante e l'efficienza del motore è migliorata.

03. Volume e peso

L'uso dei materiali a magnete permanente ad alto rendimento rende all'intercapedine, il campo magnetico dei motori sincroni a magnete permanente più grande di quello dei motori asincroni. La dimensione ed il peso sono ridotti confrontato ai motori asincroni. Sarà uno o due motore asincrono di dimensioni di struttura più in basso.

04. Corrente di avviamento del motore

Motore asincrono: Direttamente è iniziato dall'elettricità di frequenza industriale e la corrente di avviamento è grande, che può raggiungere 5 - 7 volte la corrente nominale, che ha un grande impatto sulla griglia di potere in un istante. La grande corrente di avviamento induce la caduta di tensione della resistenza di perdita della bobina dello statore ad aumentare e la coppia di torsione cominciante è piccolo cominciare così resistente non può essere raggiunta. Anche se l'invertitore è utilizzato, può cominciare soltanto all'interno della gamma corrente della potenza nominale.

Motore di PMSM: È guidato da un regolatore dedicato, che manca dei requisiti della potenza nominale del riduttore. La corrente di avviamento reale è piccola, la corrente è aumentata gradualmente secondo il carico e la coppia di torsione cominciante è grande.

05. Fattore di potenza

I motori asincroni hanno un fattore di potere basso, essi devono assorbire un gran numero di corrente reattiva dalla griglia di potere, la grande corrente di avviamento dei motori asincroni causerà un impatto a breve termine sulla griglia di potere e l'uso a lungo termine danneggierà determinato le attrezzature ed i trasformatori di griglia di potere. È necessario da aggiungere le unità della compensazione di potere e da eseguire la compensazione di potere reattivo per assicurare la qualità della griglia di potere e per aumentare il costo di uso dell'attrezzatura.

Non c'è corrente indotta nel rotore del motore sincrono a magnete permanente ed il fattore di potenza del motore è alto, che migliora il fattore di qualità della griglia di potere ed elimina la necessità di installare un compensatore.

06. Manutenzione

La struttura asincrona del riduttore + del motore genererà la vibrazione, il calore, l'alta incidenza guasti, il grande consumo del lubrificante e l'alto costo di mantenimento manuale; causerà determinate perdite di tempo morto.

Il motore sincrono a magnete permanente trifase guida direttamente l'attrezzatura. Poiché il riduttore si elimina, la velocità dell'uscita del motore è bassa, il rumore meccanico è basso, la vibrazione meccanica è piccola e l'incidenza guasti è bassa. L'intero sistema di azionamento è quasi senza manutenzione.

Il motore è eccitato dai materiali a magnete permanente del boro del ferro del neodimio della terra rara ed è fornito con un convertitore di frequenza speciale a magnete permanente. Ha le caratteristiche di grande coppia di torsione cominciante, di ampia gamma di velocità, della struttura compatta, del fattore di piccola dimensione, leggero, a basso rumore, di alto potere e dell'alta efficienza. È una scelta ideale di potere per alto-efficienza ed i compressori d'aria economizzatori d'energia.
