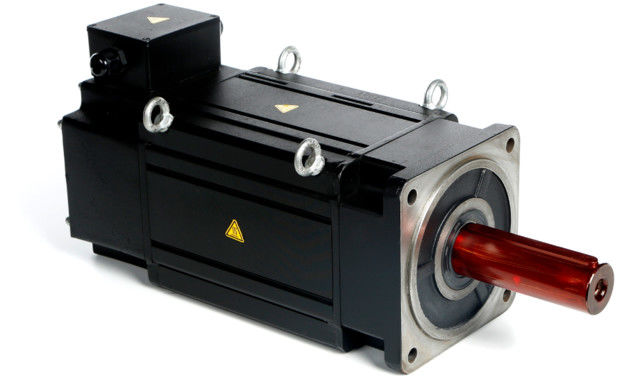

La superficie di densità di alto potere ha montato l'aumento di bassa temperatura del motore IP54 di PMSM

Le caratteristiche ed i vantaggi dei motori a magnete permanente

Il motore dalla fonte di eccitazione può essere diviso in due categorie: motore a magnete permanente e motore elettrico di eccitazione. Un motore a magnete permanente è un motore elettrico che produce un campo magnetico di eccitazione da un magnete permanente. I motori asincroni trifasi più ampiamente usati nell'industria e nell'uso civile, quali la serie di Y-serie, di serie Y2-Series, YE2-Series, YX3, di serie YB, di serie YB2, ecc. tutta appartengono ai motori elettrici di eccitazione. I prodotti del motore di ENNENG sono motori sincroni a magnete permanente ultra-efficienti.

Rispetto ai motori elettrici tradizionali di eccitazione, i motori a magnete permanente, particolarmente motori a magnete permanente della terra rara, presentano i vantaggi della struttura semplice, funzionamento affidabile, perdita di piccola dimensione, leggera, piccola ed alta efficienza e forma e dimensione flessibili e diverse del motore. L'applicazione è estremamente ampia, riguardando quasi tutte le aree di spazio aereo, difesa nazionale, industriale e produzione agricola e vita quotidiana.

Il motore sincrono a magnete permanente ha le seguenti caratteristiche:

• L'efficienza stimata è motori asincroni più superiore normali di 5% - di 2%;
• L'efficienza aumenta rapidamente con l'aumento del carico. Quando le variazioni del carico all'interno della gamma di 25% - 120%, mantiene l'alta efficienza. Il raggio d'azione di alto-efficienza è molto superiore a quello dei motori asincroni comuni. il Luminoso carico, il variabile-carico ed il pieno carico tutto hanno effetti economizzatori d'energia significativi;
• Fattori di potenza fino a 0,95 e sopra, nessuna compensazione reattiva richiesta;
• Il fattore di potenza notevolmente è migliorato. Rispetto ai motori asincroni, la corrente corrente è ridotta da più di 10%. dovuto la diminuzione nelle perdite correnti di funzionamento e di sistema, gli effetti economizzatori d'energia di circa 1% possono essere raggiunti.
• Aumento a bassa temperatura, densità di alto potere: l'aumento di temperatura asincrono trifase più basso del motore 20K, aumento di temperatura di progettazione è lo stesso e può essere trasformato un più piccolo volume, conservante più efficaci materiali;
• Alta coppia di torsione iniziante ed alta capacità di sovraccarico: secondo i requisiti, può essere progettato con alta coppia di torsione cominciante (3-5 volte) e l'alta capacità di sovraccarico;
• Il sistema di controllo variabile della velocità di frequenza è usato, che è migliore nella reazione dinamica e migliorare che quello dei motori asincroni.
• Le dimensioni dell'installazione sono attualmente le stesse dei motori asincroni ampiamente usati e la progettazione e la selezione sono molto convenienti.
• dovuto l'aumento nel fattore di potenza, il potere visivo del trasformatore dell'impianto di alimentazione notevolmente è ridotto, che migliora la capacità dell'alimentazione elettrica del trasformatore e può anche notevolmente ridurre il costo del cavo del sistema (nuovo progetto);
• Quando il nuovo progetto è sviluppato, tutti i sistemi di azionamento utilizzano i motori sincroni a magnete permanente, l'investimento del progetto è basicamente lo stesso dell'uso dei motori asincroni ed il progetto può continuare ad ottenere i benefici economizzatori d'energia dopo che il progetto è messo in funzione;

Nel settore industriale generale, la sostituzione dei motori asincroni di alto-efficienza a bassa tensione (380/660/1140V), il sistema risparmia l'energia di 30% - di 5% ed i motori asincroni di alto-efficienza ad alta tensione (6kV/10kV), sistema conserva 2% - 10%.

Applicazione:

I motori sincroni a magnete permanente possono combinarsi con i convertitori di frequenza per formare il migliore sistema di controllo senza punto ad anello aperto di sensibilità, che sia stata ampiamente usato per l'apparecchiatura di trasmissione di controllo di sensibilità in fibra petrochimica e chimica, in tessuto, in macchinario, nell'elettronica, in vetro, in gomma, nell'imballaggio, nella stampa, nella fabbricazione di carta, nella stampa e nella tintura, metallurgia ed altre industrie.

La struttura magnetica del circuito del rotore del motore sincrono a magnete permanente è differente, in modo dalle caratteristiche di operazione ed il sistema di controllo del motore sono inoltre differenti. Secondo le posizioni differenti dei magneti permanenti sul rotore, i motori sincroni a magnete permanente possono pricipalmente essere divisi nel tipo di superficie e nel tipo interno. Nel motore sincrono a magnete permanente superficie tipo, i magneti permanenti sono solitamente a forma di mattonelle ed individuati sulla superficie esterna del centro del rotore. La caratteristica importante di questo motore è che le induttanze principali delle asce diritte ed ortogonali sono uguali; il magnete permanente interno è situato dentro il rotore e c'è un pezzo di palo fatto di materiale ferromagnetico fra la superficie esterna del magnete permanente ed il circolo ristretto del centro dello statore, che può proteggere il magnete permanente. La caratteristica importante di questo motore a magnete permanente è che le induttanze principali delle asce di quadratura e diritte non sono uguali. Di conseguenza, la prestazione di questi due motori è differente.

Alcuni piccoli problemi che sono trascurati facilmente circa il motore:

1. Perché non può general motors essere utilizzato nelle aree del plateau?

L'altitudine ha effetti contrari sull'aumento di temperatura del motore, sulla corona del motore (motore ad alta tensione) e sulla commutazione del motore di CC. I seguenti tre aspetti dovrebbero essere notati:

(1) più alta l'altitudine, più alto l'aumento di temperatura del motore, più basso il potenza di uscita. Tuttavia, quando la temperatura diminuisce con l'aumento di altitudine abbastanza per compensare l'influenza di altitudine sull'aumento di temperatura, la potenza d'uscita nominale del motore può rimanere identicamente;

(2) le misure della Anti-corona dovrebbero essere approntate quando il motore ad alta tensione è utilizzato nel plateau;

(3) l'altitudine non è buona per la commutazione del motore di CC, in modo dall'attenzione di paga alla selezione dei materiali della spazzola di carbone.

2. Perché non è il motore adatto ad operazione di carico leggero?

Quando il motore funziona ad un carico leggero, causerà:

(1) il fattore di potenza del motore è basso;

(2) l'efficienza del motore è bassa.

(3) causerà lo spreco dell'attrezzatura e l'operazione antieconomica.

3. Perché non può il motore inizio in un ambiente freddo?

L'eccessivo uso del motore in un ambiente a bassa temperatura causerà:

(1) crepe dell'isolamento del motore;

(2) sopportando le gelate del grasso;

(3) la polvere della lega per saldatura del giunto del cavo è spolverizzata.

Di conseguenza, il motore dovrebbe essere riscaldato ed immagazzinato in un ambiente freddo e le bobine ed i cuscinetti dovrebbero essere controllati prima di correre.

4. Perché non può un motore 60Hz usare un'alimentazione elettrica 50Hz?

Quando il motore è progettato, la lamiera di acciaio del silicio funziona generalmente nella regione di saturazione della curva di magnetizzazione. Quando la tensione di alimentazione elettrica è costante, ridurre la frequenza aumenterà i flussi magnetici e la corrente di eccitazione, con conseguente aumento nel consumo corrente e di rame del motore, che finalmente condurrà ad un aumento nell'aumento di temperatura del motore. In casi gravi, il motore può essere bruciato dovuto il surriscaldamento della bobina.

5. inizio morbido del motore

L'inizio morbido ha un effetto economizzatore d'energia limitato, ma può ridurre l'impatto della partenza sulla griglia di potere e può anche raggiungere l'inizio senza scosse per proteggere l'unità di motore. Secondo la teoria di risparmio energetico, dovuto l'aggiunta di un circuito di controllo relativamente complesso, l'inizio morbido non solo non risparmia l'energia ed inoltre aumenta il consumo di energia. Ma può ridurre la corrente di avviamento del circuito e svolgere un ruolo protettivo.
