Dettagli del prodotto
Luogo di origine: La Cina
Marca: ENNENG
Certificazione: CE,UL
Numero di modello: PMM
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 insieme
Prezzo: USD 500-5000/set
Imballaggi particolari: imballaggio in condizione di navigare
Tempi di consegna: 15-120 giorni
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 20000 insiemi/anno
Nome: |
Industriale un CA PMSM di 3 fasi |
Corrente: |
CA |
Materiale: |
Terra rara NdFeB |
Campo di potenza: |
5.5-3000kw |
Installazione: |
IMB3 IMB5 IMB35 |
Fase: |
fase 3 |
Tensione: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Alloggio: |
Ghisa |
Grado di protezione: |
IP54 (IP23 personalizzabile) |
Modo di raffreddamento: |
IC411 o IC416 |
Nome: |
Industriale un CA PMSM di 3 fasi |
Corrente: |
CA |
Materiale: |
Terra rara NdFeB |
Campo di potenza: |
5.5-3000kw |
Installazione: |
IMB3 IMB5 IMB35 |
Fase: |
fase 3 |
Tensione: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Alloggio: |
Ghisa |
Grado di protezione: |
IP54 (IP23 personalizzabile) |
Modo di raffreddamento: |
IC411 o IC416 |

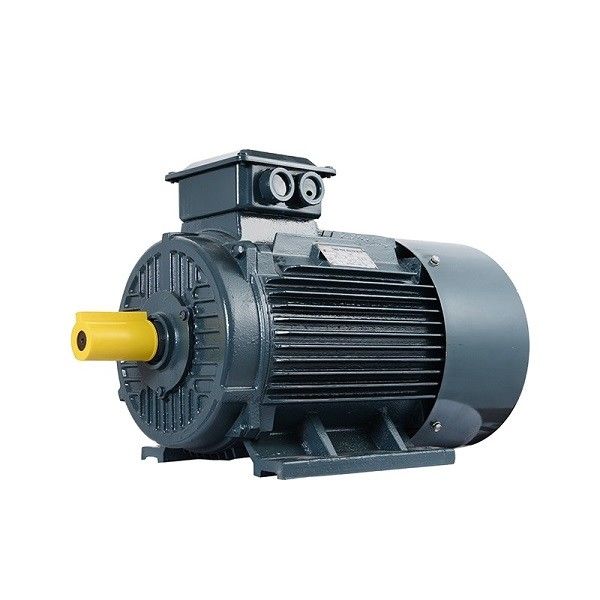

Motore elettrico a magnete permanente trifase di CA di industriale ampiamente usato
Che cosa è il motore sincrono a magnete permanente?
Il MOTORE SINCRONO A MAGNETE PERMANENTE pricipalmente è composto di statore, di rotore, di telaio, di copertura anteriore-posteriore, di cuscinetti, ecc. La struttura dello statore è basicamente la stessa di quella dei motori asincroni comuni e la differenza principale fra il motore sincrono a magnete permanente ed altri generi di motori è il suo rotore.
Il materiale a magnete permanente con (magnetico fatto pagare) magnetico premagnetizzato sulla superficie o dentro il magnete permanente del motore, fornisce il campo magnetico di intercapedine, necessario per il motore. Questa struttura del rotore può efficacemente ridurre il volume del motore, ridurre la perdita e migliorare l'efficienza.
Analisi del principio dei vantaggi tecnici del motore a magnete permanente
Il principio di motore sincrono a magnete permanente è come segue: Nella bobina dello statore del motore nella corrente trifase, dopo passaggio-nella corrente, formerà un campo magnetico della rotazione per la bobina dello statore del motore. Poiché il rotore è installato con il magnete permanente, il polo magnetico del magnete permanente è riparato, secondo il principio di poli magnetici della stessa fase che attira la repulsione differente, la rotazione che il campo magnetico generato nello statore guiderà il rotore per girare, la velocità di rotazione del rotore è uguale alla velocità del palo girante ha prodotto nello statore.
dovuto l'uso dei magneti permanenti fornire i campi magnetici, il processo del rotore è maturo, affidabile e flessibile nella dimensione e la capacità di progettazione può essere piccola quanto i dieci dei watt, fino ai megawatt. Allo stesso tempo, aumentando o facendo diminuire il numero delle paia dei magneti permanenti del rotore, è più facile da cambiare il numero dei pali del motore, che rende la gamma di velocità dei motori sincroni a magnete permanente più ampia. Con i rotori a magnete permanente multipolari, la velocità stimata può essere bassa come singola cifra, che è difficile da raggiungere dai motori asincroni comuni.
Particolarmente nell'ambiente di applicazione ad alta potenza a bassa velocità, il motore sincrono a magnete permanente può direttamente essere guidato da una progettazione multipolare ad a bassa velocità, rispetto ad un motore comune più il riduttore, i vantaggi di un motore sincrono a magnete permanente può essere evidenziato.
Applicazione:
I motori sincroni a magnete permanente possono combinarsi con i convertitori di frequenza per formare il migliore sistema di controllo senza punto ad anello aperto di sensibilità, che sia stata ampiamente usato per l'apparecchiatura di trasmissione di controllo di sensibilità in fibra petrochimica e chimica, in tessuto, in macchinario, nell'elettronica, in vetro, in gomma, nell'imballaggio, nella stampa, nella fabbricazione di carta, nella stampa e nella tintura, metallurgia ed altre industrie.
Vantaggi:
Piccolo e leggero
Nella progettazione elettromagnetica e strutturale speciale, il rapporto del volume--peso è ridotto di 20%, la lunghezza di intera macchina è ridotta di 10% ed il piena velocità delle scanalature dello statore è aumentato a 90%.
Altamente integrato
Il motore e l'invertitore altamente sono integrati, evitanti il collegamento esterno del circuito fra il motore e l'invertitore e miglioranti l'affidabilità dei prodotti di sistema.
Di ottimo rendimento
Il materiale a magnete permanente di terre rare ad alto rendimento, la scanalatura speciale dello statore e la struttura del rotore rendono questo motore efficiente fino al livello IE4.
Progetti
La progettazione su misura e la fabbricazione, dedicate alle macchine speciali, riducono le funzioni ed i margini ridondanti di progettazione e minimizzare i costi.
Vibrazione e rumore bassi
Il motore direttamente è guidato, il rumore e la vibrazione dell'attrezzatura sono piccoli e l'impatto sull'ambiente di lavoro della costruzione è ridotto.
Manutenzione libera
Nessun parti ad alta velocità dell'ingranaggio, nessuna necessità cambiare marcia regolarmente lubrificante ed attrezzatura vero senza manutenzione.
Un motore di PM può essere separato in due categorie principali: motori a magnete permanente di superficie (SPM) e motori a magnete permanente interni (IPM). Nessuno dei due tipo di progettazione del motore contiene le barre del rotore. Entrambi i tipi generano i flussi magnetici dai magneti permanenti affigguti a o dall'interno del rotore.
I motori di SPM hanno magneti affigguti all'esterno della superficie del rotore. A causa di questo montaggio meccanico, la loro forza meccanica è più debole di quella dei motori dell'IPM. La forza meccanica indebolita limita la velocità meccanica sicura massima del motore. Inoltre, questi motori esibiscono il saliency magnetico molto limitato (≈ Lq di Ld). I valori di induttanza hanno misurato ai terminali del rotore sono coerenti indipendentemente dalla posizione del rotore. A causa del rapporto vicino di saliency di unità, le progettazioni del motore di SPM contano significativamente, se non completamente, sulla componente magnetica di coppia di torsione per produrre la coppia di torsione.
I motori dell'IPM hanno un magnete permanente incastonato nel rotore stesso. A differenza delle loro controparti di SPM, la posizione dei magneti permanenti rende i motori dell'IPM molto meccanicamente sani ed adatti a funzionamento a velocità molto elevata. Questi motori inoltre sono definiti dal loro relativamente alto rapporto magnetico di saliency (Lq > Ld). dovuto il loro saliency magnetico, un motore dell'IPM ha la capacità di generare la coppia di torsione approfittando sia delle componenti di riluttanza che magnetiche di coppia di torsione del motore.
