Dettagli del prodotto
Luogo di origine: La Cina
Marca: ENNENG
Certificazione: CE,UL
Numero di modello: PMM
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 insieme
Prezzo: USD 500-5000/set
Imballaggi particolari: imballaggio in condizione di navigare
Tempi di consegna: 15-120 giorni
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 20000 insiemi/anno
Nome: |
Motore elettrico magnetico |
Corrente: |
CA |
Materiale: |
Terra rara NdFeB |
Campo di potenza: |
5.5-3000kw |
Pali: |
2,4,6,8,10 |
Tensione: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Protetto contro le esplosioni: |
Sì |
Colore: |
Blu |
Tipo: |
IPMSM |
Alloggio: |
Ghisa |
Nome: |
Motore elettrico magnetico |
Corrente: |
CA |
Materiale: |
Terra rara NdFeB |
Campo di potenza: |
5.5-3000kw |
Pali: |
2,4,6,8,10 |
Tensione: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Protetto contro le esplosioni: |
Sì |
Colore: |
Blu |
Tipo: |
IPMSM |
Alloggio: |
Ghisa |

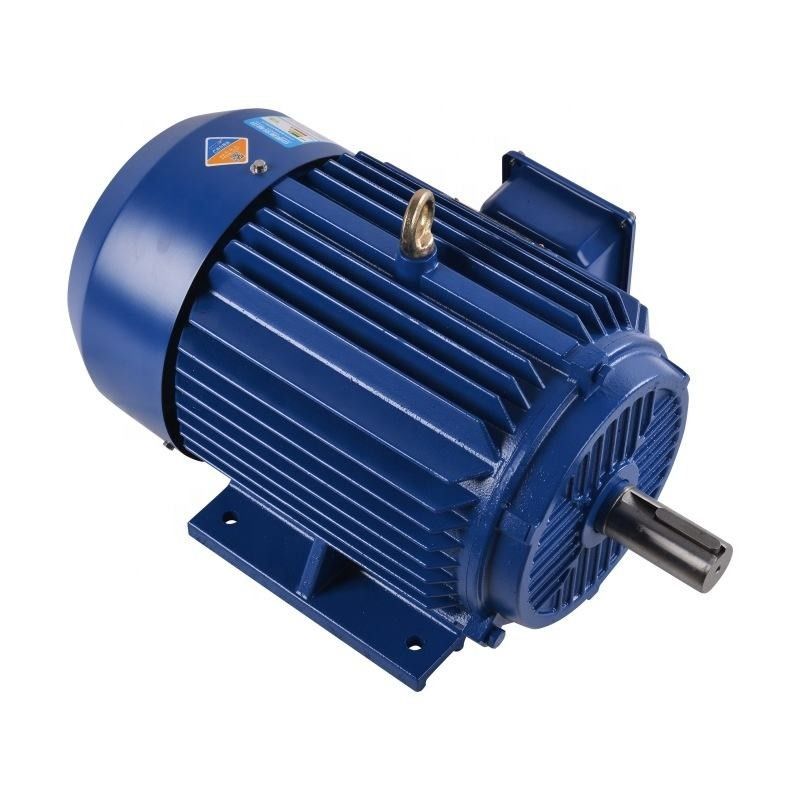

Motore a magnete permanente interno di Alto-efficienza di piccola dimensione economizzatrice d'energia
Che cosa è il motore sincrono a magnete permanente?
Il motore sincrono a magnete permanente (PMSM) è un tipo di motore elettrico che funziona facendo uso dei magneti permanenti incastonati in suo rotore. Inoltre a volte si riferisce a come un motore a corrente alternata senza spazzola o motore a magnete permanente sincrono.
In un PMSM, lo statore (la parte stazionaria del motore) contiene una serie di bobine che sono stimolate in una sequenza per creare un campo magnetico della rotazione. Il rotore (la parte di rotazione del motore) contiene una serie di magneti permanenti che sono sistemati per produrre un campo magnetico che interagisce con il campo magnetico prodotto dallo statore.
Mentre i due campi magnetici interagiscono, il rotore gira, producendo l'energia meccanica che può essere usata per alimentare il macchinario o altri dispositivi. Poiché i magneti permanenti nel rotore forniscono un forte, campo magnetico costante, PMSMs è altamente efficiente e richiede meno energia di funzionare che altri tipi di motori elettrici.
PMSMs è utilizzato in un'ampia varietà di applicazioni, compreso i veicoli elettrici, il macchinario industriale e gli elettrodomestici. Sono conosciuti per l'loro alta efficienza, richieste di manutenzione basse e controllo preciso, che opera loro una scelta popolare per molti tipi differenti di sistemi.
Lavoro del motore sincrono a magnete permanente
Il funzionamento del motore sincrono a magnete permanente è molto semplice, veloce ed efficace una volta confrontato ai motori convenzionali. Il funzionamento di PMSM dipende dal campo magnetico della rotazione dello statore e dal campo magnetico costante del rotore. I magneti permanenti sono utilizzati come il rotore per creare i flussi magnetici costanti e per funzionare e chiudere alla velocità sincrona. Questi tipi di motori sono simili ai motori senza spazzola di CC.
I gruppi di phasor sono costituiti dall'aggiunta delle bobine dello statore tra loro. Questi gruppi di phasor si uniscono per formare i collegamenti differenti come una stella, un delta e le doppie e monofasi. Per ridurre le tensioni armoniche, le bobine dovrebbero essere arrotolate presto a vicenda.
Quando il rifornimento trifase di CA è dato allo statore, crea un campo magnetico della rotazione ed il campo magnetico costante è indotto dovuto il magnete permanente del rotore. Questo rotore funziona nel sincronismo con velocità sincrono. L'intero funzionamento del PMSM dipende dall'intercapedine, fra lo statore ed il rotore senza il carico.
Se l'intercapedine, è grande, quindi le perdite dello spostamento d'aria del motore saranno ridotte. I pali del campo creati dal magnete permanente sono salienti. I motori sincroni a magnete permanente auto-non stanno avviando i motori. Così, è necessario da controllare elettronicamente la frequenza variabile dello statore.
Analisi del principio dei vantaggi tecnici del motore a magnete permanente
Il principio di motore sincrono a magnete permanente è come segue: Nella bobina dello statore del motore nella corrente trifase, dopo passaggio-nella corrente, formerà un campo magnetico della rotazione per la bobina dello statore del motore. Poiché il rotore è installato con il magnete permanente, il polo magnetico del magnete permanente è riparato, secondo il principio di poli magnetici della stessa fase che attira la repulsione differente, la rotazione che il campo magnetico generato nello statore guiderà il rotore per girare, la velocità di rotazione del rotore è uguale alla velocità del palo girante ha prodotto nello statore.
forma d'onda Retro-FME:
Indietro il FME è breve per forza controelettromotrice ma inoltre è conosciuto come la forza controelettromotrice. La forza controelettromotrice è la tensione che si presenta in motori elettrici quando c'è un moto relativo fra le bobine dello statore ed il campo magnetico del rotore. Le proprietà geometriche del rotore determineranno la forma della forma d'onda retro-FME. Queste forme d'onda possono essere sinusoidali, trapezoidali, triangolari, o qualcosa nel fratempo.
Sia l'induzione che le macchine di PM generano le forme d'onda retro-FME. In una macchina di induzione, la forma d'onda retro-FME si decomporrà come il giacimento residuo del rotore si decompone lentamente a causa della mancanza di giacimento dello statore. Tuttavia, con una macchina di PM, il rotore genera il suo proprio campo magnetico. Di conseguenza, una tensione può essere indotta nelle bobine dello statore ogni volta che il rotore è nel moto. la tensione Retro-FME aumenterà linearmente con velocità ed è un fattore cruciale nella determinazione della velocità di funzionamento massima.
I motori a magnete permanente di CA (PMAC) hanno una vasta gamma di applicazioni compreso:
Macchinario industriale: I motori di PMAC sono utilizzati in varie applicazioni del macchinario industriale, quali le pompe, i compressori, i fan e le macchine utensili. Offrono l'alta efficienza, la densità di alto potere ed il controllo preciso, rendente li ideali per queste applicazioni.
Robotica: I motori di PMAC sono utilizzati nelle applicazioni di automazione e di robotica, dove offrono l'alta densità di coppia di torsione, il controllo preciso e l'alta efficienza. Sono usati spesso in armi robot, in pinze di presa ed in altri sistemi di controllo di moto.
Sistemi di HVAC: I motori di PMAC sono utilizzati nel riscaldamento, nella ventilazione e nei sistemi del condizionamento d'aria (HVAC), in cui offrono l'alta efficienza, il controllo preciso ed i livelli a basso rumore. Sono usati spesso in fan e pompe in questi sistemi.
Sistemi energetici di energia rinnovabile: I motori di PMAC sono utilizzati nei sistemi energetici di energia rinnovabile, quali i generatori eolici e gli inseguitori solari, in cui offrono l'alta efficienza, la densità di alto potere ed il controllo preciso. Sono usati spesso nei generatori e nei sistemi di tracciamento in questi sistemi.
Attrezzatura medica: I motori di PMAC sono utilizzati in attrezzatura medica, quali le macchine di RMI, in cui offrono l'alta densità di coppia di torsione, il controllo preciso ed i livelli a basso rumore. Sono usati spesso nei motori che determinano le parti mobili in queste macchine.
Secondo come i magneti sono attaccati al rotore ed alla progettazione del rotore, i motori sincroni a magnete permanente possono essere classificati in due tipi:
Motore sincrono a magnete permanente di superficie (SPMSM)
Motore sincrono a magnete permanente interno (IPMSM).
SPMSM monta tutti i magneti dei pezzi del magnete sulla superficie e dei posti di IPMSM dentro il rotore.
Vantaggi
Piccolo e leggero
Nella progettazione elettromagnetica e strutturale speciale, il rapporto del volume--peso è ridotto di 20%, la lunghezza di intera macchina è ridotta di 10% ed il piena velocità delle scanalature dello statore è aumentato a 90%.
Altamente integrato
Il motore e l'invertitore altamente sono integrati, evitanti il collegamento esterno del circuito fra il motore e l'invertitore e miglioranti l'affidabilità dei prodotti di sistema.
Di ottimo rendimento
Il materiale a magnete permanente di terre rare ad alto rendimento, la scanalatura speciale dello statore e la struttura del rotore rendono questo motore efficiente fino al livello IE4.
Progetti
La progettazione su misura e la fabbricazione, dedicate alle macchine speciali, riducono le funzioni ed i margini ridondanti di progettazione e minimizzare i costi.
Vibrazione e rumore bassi
Il motore direttamente è guidato, il rumore e la vibrazione dell'attrezzatura sono piccoli e l'impatto sull'ambiente di lavoro della costruzione è ridotto.
Manutenzione libera
Nessun parti ad alta velocità dell'ingranaggio, nessuna necessità cambiare marcia regolarmente lubrificante ed attrezzatura vero senza manutenzione.
Fonda l'indebolimento/l'intensificazione dei motori di PM
Il cambiamento continuo in un motore a magnete permanente è generato dai magneti. Il campo di cambiamento continuo segue un determinato percorso, che può essere amplificato o opporrsi a. L'amplificazione o intensificare del campo di cambiamento continuo permetterà che il motore temporaneamente aumenti la produzione di coppia di torsione. L'opposizione del campo di cambiamento continuo negherà il giacimento attuale del magnete del motore. Il giacimento riduttore del magnete limiterà la produzione di coppia di torsione, ma riduce la tensione retro-FME. La tensione riduttrice retro-FME libera la tensione per spingere il motore per funzionare alle velocità ad alto rendimento. Entrambi i tipi di operazioni richiedono la corrente supplementare del motore. La direzione del motore corrente attraverso l'd-asse, se dal regolatore del motore, determina l'effetto desiderato.
Le che applicazioni utilizzano i motori di PMSM?
Le industrie che utilizzano i motori di PMSM includono metallurgico, ceramico, di gomma, il petrolio, i tessuti e molti altri. I motori di PMSM possono essere destinati per funzionare alla velocità sincrona a partire da un rifornimento di tensione e di frequenza come pure delle applicazioni costanti del variatore di velocità (VSD). Ampiamente usato in veicoli elettrici (EVs) dovuto le densità di alta efficienza e di potere e di coppia di torsione, sono generalmente una scelta superiore nelle alte applicazioni di coppia di torsione quali i miscelatori, smerigliatrici, pompe, fan, ventilatori, trasportatori e le applicazioni industriali dove i motori asincroni sono trovati tradizionalmente.
Motori sincroni a magnete permanente con i magneti interni: Rendimento energetico massimo
Il motore sincrono a magnete permanente con i magneti interni (IPMSM) è il motore ideale per le applicazioni della trazione dove la coppia di torsione massima non si presenta alla velocità massima. Questo tipo di motore è utilizzato nelle applicazioni che richiedono l'alta capacità di sovraccarico e di dinamica. Ed è inoltre la scelta perfetta se volete fare funzionare i fan o le pompe nella gamma IE4 e IE5. Gli alti costi d'acquisto sono recuperati solitamente attraverso i risparmi energetici durante il tempo di esecuzione, a condizione che lo azionate con il giusto azionamento variabile di frequenza.
I nostri azionamenti variabili motore-montati di frequenza usano una strategia di controllo integrata basata su MTPA (coppia di torsione massima per ampère). Ciò permette che facciate funzionare i vostri motori sincroni a magnete permanente con rendimento energetico massimo. Il sovraccarico di 200%, la coppia di torsione cominciante eccellente e la gamma estesa di controllo di velocità inoltre permettono che completamente sfruttiate la valutazione del motore. Per il recupero veloce dei costi e dei processi di controllo più efficienti.
Motori sincroni a magnete permanente con i magneti esterni per le servo applicazioni classiche
I motori sincroni a magnete permanente con i magneti esterni (SPMSM) sono motori ideali quando avete bisogno di alti sovraccarichi e dell'accelerazione rapida, per esempio nelle servo applicazioni classiche. La progettazione prolungata inoltre provoca l'inerzia della messa bassa e può essere installata ottimamente. Tuttavia, uno svantaggio del sistema SPMSM consistente e dell'azionamento variabile di frequenza è i costi connessi con, come tecnologia costosa della spina ed i codificatori di alta qualità sono usati spesso.
Perché dovreste scegliere un IPM motore invece di uno SPM?
1. L'alta coppia di torsione è raggiunta usando la coppia di torsione di riluttanza oltre a coppia di torsione magnetica.
2. I motori dell'IPM consumano fino a 30% meno potere confrontato ai motori elettrici convenzionali.
3. La sicurezza meccanica è migliorata così, a differenza in uno SPM, il magnete non staccherà dovuto forza centrifuga.
4. Può rispondere a rotazione ad alta velocità del motore controllando i due tipi di coppie di torsione facendo uso di controllo di vettore.
