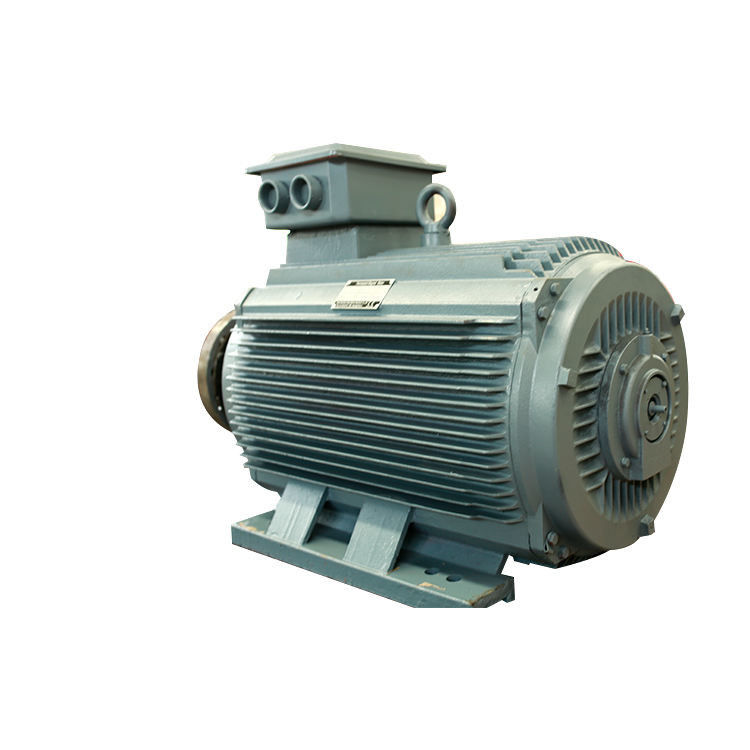

Motore a magnete permanente PMM 5.5kw-3000kw del neodimio della struttura semplice

Perché scelga i motori a corrente alternata a magnete permanente?

I motori a magnete permanente di CA (PMAC) offrono parecchi vantaggi sopra altri tipi di motori, includenti:

Alta efficienza: I motori di PMAC sono altamente efficiente dovuto l'assenza delle perdite del rame del rotore e riduttrice avvolgere le perdite. Possono raggiungere le efficienze di fino a 97%, con conseguente risparmi energetici significativi.

Densità di alto potere: I motori di PMAC hanno un'più alta densità di potenza confrontata ad altri tipi del motore, che i mezzi essi possono produrre più potere per unità della dimensione e del peso. Ciò li rende ideali per le applicazioni dove lo spazio è limitato.

Alta densità di coppia di torsione: I motori di PMAC hanno un'alta densità di coppia di torsione, che i mezzi essi possono produrre più coppia di torsione per unità della dimensione e del peso. Ciò li rende ideali per le applicazioni dove l'alta coppia di torsione è richiesta.

Manutenzione riduttrice: Poiché i motori di PMAC non hanno spazzole, richiedono meno manutenzione ed hanno una durata della vita più lunga che altri tipi del motore.

Controllo migliore: I motori di PMAC hanno migliore controllo di coppia di torsione e della velocità confrontato ad altri tipi del motore, rendente li ideali per le applicazioni dove il controllo preciso è richiesto.

Rispettoso dell'ambiente: I motori di PMAC sono più rispettosi dell'ambiente di altri tipi del motore poiché usano i metalli di terra rara, che sono più facili da riciclare e produrre meno spreco confrontato ad altri tipi del motore.

In generale, i vantaggi dei motori di PMAC operare loro una scelta eccellente per una vasta gamma di applicazioni, compreso i veicoli elettrici, il macchinario industriale ed i sistemi energetici di energia rinnovabile.


I motori a magnete permanente di CA (PMAC) hanno una vasta gamma di applicazioni compreso:

Macchinario industriale: I motori di PMAC sono utilizzati in varie applicazioni del macchinario industriale, quali le pompe, i compressori, i fan e le macchine utensili. Offrono l'alta efficienza, la densità di alto potere ed il controllo preciso, rendente li ideali per queste applicazioni.

Robotica: I motori di PMAC sono utilizzati nelle applicazioni di automazione e di robotica, dove offrono l'alta densità di coppia di torsione, il controllo preciso e l'alta efficienza. Sono usati spesso in armi robot, in pinze di presa ed in altri sistemi di controllo di moto.

Sistemi di HVAC: I motori di PMAC sono utilizzati nel riscaldamento, nella ventilazione e nei sistemi del condizionamento d'aria (HVAC), in cui offrono l'alta efficienza, il controllo preciso ed i livelli a basso rumore. Sono usati spesso in fan e pompe in questi sistemi.

Sistemi energetici di energia rinnovabile: I motori di PMAC sono utilizzati nei sistemi energetici di energia rinnovabile, quali i generatori eolici e gli inseguitori solari, in cui offrono l'alta efficienza, la densità di alto potere ed il controllo preciso. Sono usati spesso nei generatori e nei sistemi di tracciamento in questi sistemi.

Attrezzatura medica: I motori di PMAC sono utilizzati in attrezzatura medica, quali le macchine di RMI, in cui offrono l'alta densità di coppia di torsione, il controllo preciso ed i livelli a basso rumore. Sono usati spesso nei motori che determinano le parti mobili in queste macchine.

Lavoro del motore sincrono a magnete permanente:

Il funzionamento del motore sincrono a magnete permanente è molto semplice, veloce ed efficace una volta confrontato ai motori convenzionali. Il funzionamento di PMSM dipende dal campo magnetico della rotazione dello statore e dal campo magnetico costante del rotore. I magneti permanenti sono utilizzati come il rotore per creare i flussi magnetici costanti e per funzionare e chiudere alla velocità sincrona. Questi tipi di motori sono simili ai motori senza spazzola di CC.

I gruppi di phasor sono costituiti dall'aggiunta delle bobine dello statore tra loro. Questi gruppi di phasor si uniscono per formare i collegamenti differenti come una stella, un delta e le doppie e monofasi. Per ridurre le tensioni armoniche, le bobine dovrebbero essere arrotolate presto a vicenda.

Quando il rifornimento trifase di CA è dato allo statore, crea un campo magnetico della rotazione ed il campo magnetico costante è indotto dovuto il magnete permanente del rotore. Questo rotore funziona nel sincronismo con velocità sincrono. L'intero funzionamento del PMSM dipende dall'intercapedine, fra lo statore ed il rotore senza il carico.

Se l'intercapedine, è grande, quindi le perdite dello spostamento d'aria del motore saranno ridotte. I pali del campo creati dal magnete permanente sono salienti. I motori sincroni a magnete permanente auto-non stanno avviando i motori. Così, è necessario da controllare elettronicamente la frequenza variabile dello statore.

FME ed equazione di coppia di torsione
In una macchina sincrona, il FME medio ha indotto alla fase è chiamato dinamica incita il FME in un motore sincrono, il cambiamento continuo tagliato da ogni conduttore per rivoluzione è Pϕ Weber
Poi il tempo speso per completare una rivoluzione è sec 60/N

Il FME medio ha indotto per conduttore può essere calcolato usando

(PϕN/60) x Zph = (PϕN/60) x 2Tph

Dove Tph = Zph/2

Di conseguenza, il FME medio alla fase è,

= un ϕ x Tph x di 4 x PN/120 = 4ϕfTph
Dove Tph = no. Dei giri collegati in serie alla fase

ϕ = cambiamento continuo/palo in Weber

P= no. Dei pali

Frequenza di F= nel hertz

Zph= no. Dei conduttori collegati in serie alla fase. = Zph/3

L'equazione di FME dipende dalle bobine e dai conduttori sullo statore. Per questo motore, il fattore Kd di distribuzione ed il fattore KP del passo inoltre sono considerati.

Quindi, E = xKd x KP del ϕ x f x Tph di 4 x

L'equazione di coppia di torsione di un motore sincrono a magnete permanente è data come,

T = (3)/ωm del sinβ di x Eph x Iph x

Struttura del motore dell'IPM (magnete permanente interno)

Un motore convenzionale di SPM (magnete permanente di superficie) ha una struttura in cui un magnete permanente è attaccato alla superficie del rotore. Usa soltanto la coppia di torsione magnetica da un magnete. D'altra parte, il motore dell'IPM usa la riluttanza con la resistenza magnetica oltre a coppia di torsione magnetica incastonando un magnete permanente nel rotore stesso.

SPM contro la struttura del rotore del motore dell'IPM

Il motore dell'IPM (magnete permanente interno) caratterizza

Alta coppia di torsione ed alta efficienza
L'alti coppia di torsione ed ad alto rendimento sono raggiunti usando la coppia di torsione di riluttanza oltre a coppia di torsione magnetica.

Operazione economizzatrice d'energia
Consuma fino a 30% meno potere confrontato ai motori convenzionali di SPM.

Rotazione ad alta velocità
Può rispondere a rotazione ad alta velocità del motore controllando i due tipi di coppie di torsione facendo uso di controllo di vettore.

Sicurezza
Poiché il magnete permanente è incastonato, la sicurezza meccanica è migliorata così, a differenza in uno SPM, il magnete non staccherà dovuto forza centrifuga.

Caratteristiche di controllo di vettore

Mentre un sistema convenzionale (sistema di conduzione 120-degree) ha la corrente impressionata nel motore come onda quadra, un controllo di vettore impressiona la tensione che si trasforma in una sinusoide verso la posizione del rotore (angolo del magnete), in modo da diventa possibile controllare la corrente del motore.

Il motore sincrono magnetico permanente ha le seguenti caratteristiche:

1. L'efficienza stimata è motori asincroni più superiore normali di 5% - di 2%;

2. L'efficienza aumenta rapidamente con l'aumento del carico. Quando le variazioni del carico all'interno della gamma di 25% - 120%, mantiene l'alta efficienza. Il raggio d'azione di alto-efficienza è molto superiore a quello dei motori asincroni comuni. il Luminoso carico, il variabile-carico ed il pieno carico tutto hanno effetti economizzatori d'energia significativi;

3. Fattori di potenza fino a 0,95 e sopra, nessuna compensazione reattiva richiesta;

4. Il fattore di potenza notevolmente è migliorato. Rispetto ai motori asincroni, la corrente corrente è ridotta da più di 10%. dovuto la diminuzione nelle perdite correnti di funzionamento e di sistema, gli effetti economizzatori d'energia di circa 1% possono essere raggiunti.

5. Aumento a bassa temperatura, densità di alto potere: l'aumento di temperatura asincrono trifase più basso del motore 20K, l'aumento di temperatura di progettazione è lo stesso e può essere trasformato un più piccolo volume, conservante più efficaci materiali;

6. Alta coppia di torsione iniziante ed alta capacità di sovraccarico: secondo i requisiti, può essere progettato con alta coppia di torsione cominciante (3-5 volte) e l'alta capacità di sovraccarico;

7. Il sistema di controllo variabile della velocità di frequenza è usato, che è migliore nella reazione dinamica e migliorare che quello dei motori asincroni.

8. Le dimensioni dell'installazione sono attualmente le stesse dei motori asincroni ampiamente usati e la progettazione e la selezione sono molto convenienti.

9. dovuto l'aumento nel fattore di potenza, il potere visivo del trasformatore dell'impianto di alimentazione notevolmente è ridotto, che migliora la capacità dell'alimentazione elettrica del trasformatore e può anche notevolmente ridurre il costo del cavo del sistema (nuovo progetto);

10. Quando il nuovo progetto è sviluppato, tutti i sistemi di azionamento utilizzano i motori sincroni magnetici permanenti, l'investimento del progetto è basicamente lo stesso dell'uso dei motori asincroni ed il progetto può continuare ad ottenere i benefici economizzatori d'energia dopo che il progetto è messo in funzione;

Nel settore industriale generale, la sostituzione dei motori asincroni di alto-efficienza a bassa tensione (380/660/1140V), il sistema risparmia l'energia di 30% - di 5% ed i motori asincroni di alto-efficienza ad alta tensione (6kV/10kV), sistema conserva 2% to10%.
