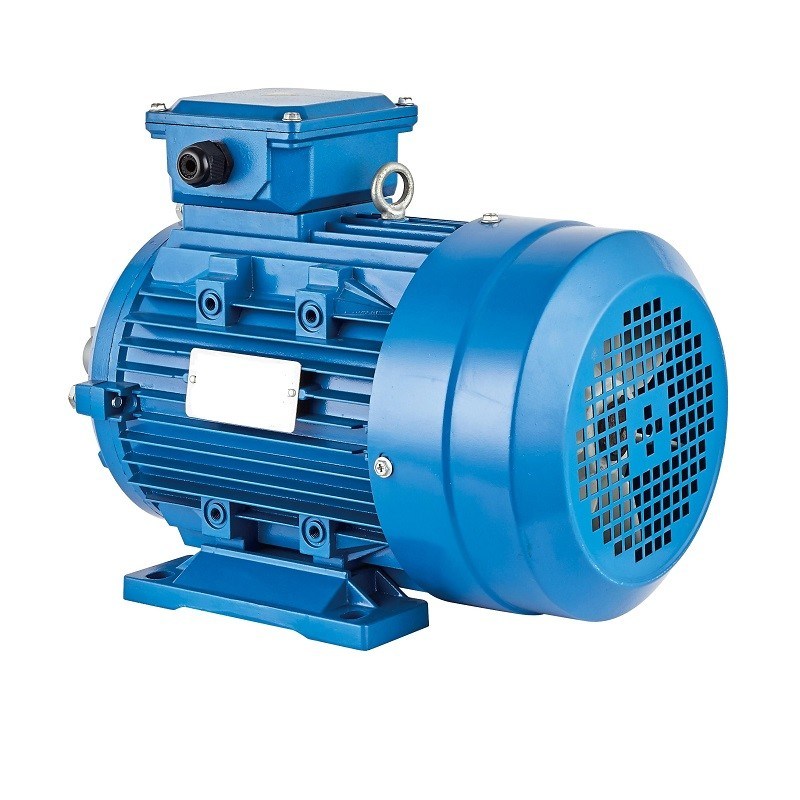

motore sincrono a magnete permanente 3000rpm

Vantaggi

I vantaggi del motore sincrono a magnete permanente includono:

fornisce l'alta efficienza alle alte velocità

disponibile nelle piccole dimensioni ai pacchetti differenti

la manutenzione e l'installazione è molto facili che un motore asincrono

capace di mantenimento della coppia di torsione completa alle velocità basse

alta efficienza ed affidabilità

dà la coppia di torsione regolare e la prestazione dinamica

Svantaggi

Gli svantaggi dei motori sincroni a magnete permanente sono:

Questo il tipo di motori è molto costoso una volta confrontato ai motori asincroni

In qualche modo difficile alla partenza perché auto-non stanno avviando i motori.

FME ed equazione di coppia di torsione:

In una macchina sincrona, il FME medio ha indotto alla fase è chiamato dinamica incita il FME in un motore sincrono, il cambiamento continuo tagliato da ogni conduttore per rivoluzione è Pϕ Weber

Poi il tempo speso per completare una rivoluzione è sec 60/N

Il FME medio ha indotto per conduttore può essere calcolato usando

(PϕN/60) x Zph = (PϕN/60) x 2Tph

Dove Tph = Zph/2

Di conseguenza, il FME medio alla fase è,

= un ϕ x Tph x di 4 x PN/120 = 4ϕfTph

Dove Tph = no. Dei giri collegati in serie alla fase

ϕ = cambiamento continuo/palo in Weber

P= no. Dei pali

Frequenza di F= nel hertz

Zph= no. Dei conduttori collegati in serie alla fase. = Zph/3

L'equazione di FME dipende dalle bobine e dai conduttori sullo statore. Per questo motore, il fattore Kd di distribuzione ed il fattore KP del passo inoltre sono considerati.

Quindi, E = xKd x KP del ϕ x f x Tph di 4 x

L'equazione di coppia di torsione di un motore sincrono a magnete permanente è data come,

T = (3)/ωm del sinβ di x Eph x Iph x

Motori sincroni a magnete permanente con i magneti interni: Rendimento energetico massimo

Il motore sincrono a magnete permanente con i magneti interni (IPMSM) è il motore ideale per le applicazioni della trazione dove la coppia di torsione massima non si presenta alla velocità massima. Questo tipo di motore è utilizzato nelle applicazioni che richiedono l'alta capacità di sovraccarico e di dinamica. Ed è inoltre la scelta perfetta se volete fare funzionare i fan o le pompe nella gamma IE4 e IE5. Gli alti costi d'acquisto sono recuperati solitamente attraverso i risparmi energetici durante il tempo di esecuzione, a condizione che lo azionate con il giusto azionamento variabile di frequenza.

I nostri azionamenti variabili motore-montati di frequenza usano una strategia di controllo integrata basata su MTPA (coppia di torsione massima per ampère). Ciò permette che facciate funzionare i vostri motori sincroni a magnete permanente con rendimento energetico massimo. Il sovraccarico di 200%, la coppia di torsione cominciante eccellente e la gamma estesa di controllo di velocità inoltre permettono che completamente sfruttiate la valutazione del motore. Per un recupero veloce dei costi e dei processi di controllo più efficienti.

Motori sincroni a magnete permanente con i magneti esterni per le servo applicazioni classiche

I motori sincroni a magnete permanente con i magneti esterni (SPMSM) sono motori ideali quando avete bisogno di alti sovraccarichi e dell'accelerazione rapida, per esempio nelle servo applicazioni classiche. La progettazione prolungata inoltre provoca l'inerzia della messa bassa e può essere installata ottimamente. Tuttavia, uno svantaggio del sistema SPMSM consistente e dell'azionamento variabile di frequenza è i costi connessi con, come tecnologia costosa della spina ed i codificatori di alta qualità sono usati spesso.

Applicazione:

I motori sincroni a magnete permanente possono combinarsi con i convertitori di frequenza per formare il migliore sistema di controllo steppless ad anello aperto di sensibilità, che sia stata ampiamente usato per l'apparecchiatura di trasmissione di controllo di sensibilità in fibra petrochimica e chimica, in tessuto, in macchinario, nell'elettronica, in vetro, in gomma, nell'imballaggio, nella stampa, nella fabbricazione di carta, nella stampa e nella tintura, metallurgia ed altre industrie.
